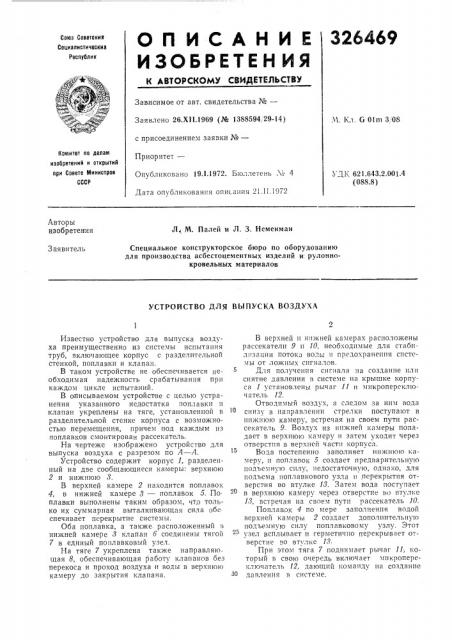

О П И С А Н И Е 326469

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советский

Социалистический

Республик

Зависимое от авт. свидетельства ¹вЂ”

Заявлено 26.Õ11.1969 (№ 1388594, 29-14) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 19.1.1972. Б оллетень Л 4

Дата опубликования описания 21.11.1972

М. Кл. 6 01пт 3, 08

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.643.2.001.4 (088.8) Авторы изобретения

Jl< М. Палей и Л. 3. Неменман

Специальное конструкторское бюро по оборудованию для производства асбестоцементных изделий и, рулоннокровельных материалов

3 аявитель

УСТРОЙСТВО ДЛЯ ВЫПУСКА ВОЗДУХА

Известно устройство для выпуска воздуха преимущественно из системы испытания труб, включающее корпус с разделительной стенкой, поплавки и клапан.

В таком устройстве не обеспечивается необходимая надежность срабатывания при каждом цикле испытаний.

В описываемом устройстве с целью устранения указанного недостатка поплавки и клапан укреплены на тяге, установленной в разделительной стенке корпуса с возможностью перемещения, причем под каждым из поплавков смонтирован рассекатель.

На чертеже изображено устройство для выпуска воздуха с разрезом по Л вЂ” Л.

Устройство содержит корпус 1, разделенный на две сообщающиеся камеры: верхнюю

2 и нижнюю 8.

В верхней камере 2 находится поплавок

4, в нижней камере 8 — поплавок 5.,По плавки выполнены таким образом, что только их суммарная выталкивающая сила обе спечивает перекрытие системы.

Оба поплавка, а также расположенный в нижней камере 8 клапан б соединены тягой

7 в единый поплавковый узел.

На тяге 7 укреплена также направляющая 8, обеспечивающая работу клапанов без перекоса и проход воздуха и воды в верхнюю камеру до закрытия клапана.

В верхней и нижней камерах расположены рассекатели 9 и 10, необходимые для стабилизации потока воды и предохранештя системы от ложных сигна,7ов.

Для получения сигнала на создание или снятие давления в системе на крышке корпуса 1 установлены рычаг 11 и микроперсключ атель 12.

Отводимый воздух, а следом за ним вода снизу в направлении стрелки поступают в нижнюю камеру, встречая на своем пути рассекатель 9. Воздух из нижней камеры попадает в верхнюю камеру и затем уходит через отверстия в верхней части корпуса.

Bog,à постепенно заполняет нижнюю камеру, и поплавок б создает предварительну|о подъемную силу, недостаточную, однако, для подъема поплавкового узла и перекрытия отверстия во втулке 18. Затем вода поступает

2О в верхнюю камеру через отверстие но втулке

18, встречая на своем пути рассекатель 10.

Поплавок 4 по мере заполнения водой верхней камеры 2 создает дополнительную подъемную силу поплавковому узлу. Этот узел всплывает и герметично перекрывает отверстие во втулке 18.

При этом тяга 7 поднимает рычаг Il; который в свою очередь включает микропереключатель 12, дающий команду на создание да вления в системе.

326469

Составитель Б. Спивак

Редактор Е. Братчикова

Техред Л. Богданова

Корректор Л. Орлова

Заказ 43/232 Изд. № 89 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

Начинается цикл испытания трубы.

После снятия давления и слива воды из системы поплавок 5 своим весом опускает поплавковый узел.

Клапан б открывает отверстие втулки 13, и вода уходит из верхней камеры 2.

Система приходит в исходное положение.

Предмет изобретения

1. Устройство для выпуска воздуха преимущественно из системы испытания труб, включающее корпус с разделительной стенкой, поплавки и клапан, отличающееся тем, что, с целью повышения надежности срабатывания устройства при каждом цикле испытаний, поплавки и клапан укреплены на тяге, устано.— ленной в разделительной стенке корпуса с возможностью перемещения.

2. Устройство по п. 1, отличающееся тем, что под каждым из поплавков смонтирован рассекатель.
