Способ лабораторного исследования образцов древесинб1 в процессе камерной сушки

Способ лабораторного исследования образцов древесинб1 в процессе камерной сушки

Иллюстрации

Показать все

Реферат

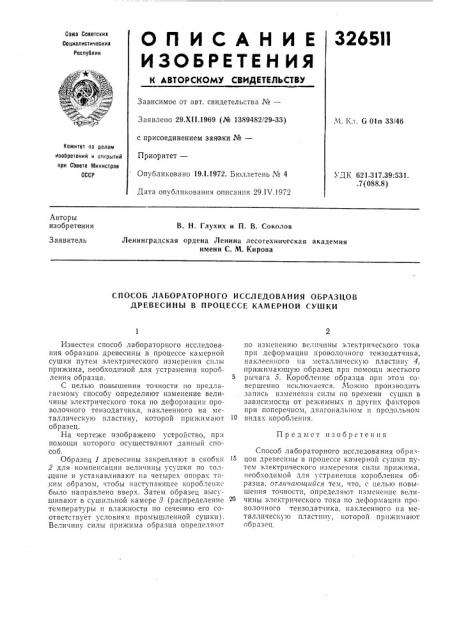

О П И С А Н И Е 3265Ц

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическик

Республик

Ф, Зависимое от авт. свидетельства №вЂ”

Заявлено 29.XII.1969 (№ 1389482i29-33) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 19.!.1972. Бюллетень ¹ 4

Дата опубликования описания 29.IV.1972

М. Кл. С Oln 33/46

Комитет по делам изобретений и открытий при СЬеете Министров

СССР

УДК 621.317.39г531.7 (088.8) Авторы изобретения

В., Н. Глухих и П. В. Соколов

Заявитель

Ленинградская ордена Ленина лесотехническая академия имени С. М. Кирова

СПОСОБ ЛАБОРАТОРНОГО ИССЛЕДОВАНИЯ ОБРАЗЦОВ

ДРЕВЕСИНЫ В ПРОЦЕССЕ КАМЕРНОЙ СУШКИ

Предмет изобретения

Известен способ лабораторного исследования образцов древесины в процессе камерной сушки путем электрического измерения силы прижима, необходимой для устранения коробления образца.

С целью повышения точности по предлагаемому способу определяют изменение величины электрического тока по дефорзтации проволочного тензодатчика, наклеенного на металлическую пластину, которой прижимают И образец.

На чертеже изображено устройство, при помощи которого осуществляют данный способ.

Образец 1 древесины закрепляют в скобки

2 для компенсации величины усушки по тол,щине и устанавливают на четырех опорах та,ким образом, чтобы наступающее коробление было направлено вверх. Затем образец высушивают в сушильной камере 8 (распределенпе температуры и влажности по сечению его соответствует условиям промышленной сушки).

Величину силы прижима образца определяют по изменению величины электрического тока при деформации проволочного тензодатчика, наклеенного на металлическую пластину 4, прижигмающую образец прп IIQMOIllè жесткого рычага 5. Коробление образца при этом совершенно исключается. Можно производить запись изменения силы по времени сушки в зависимости от режимных и других факторов при поперечном, диагональном и продольном видах коробления.

Способ лабораторного исследовання образцов древесины в процессе камерной сушки путем электрического измерения силы прижима, необходимой для устранения коробленпя образца, отличающийся тем, что, с целью повышения точности, определяют изменение величины электрического тока по деформации проволочного тензодатчика, наклеенного на металлическую пластину, которой прижимают образец.

3265)j

C0cT

Текред Л. Богданова

Редактор Г. Бялобжеская

Коррсктор Л. Бадылама

Тип. Харьк. фил. пред. «Патентэ

Заказ 45/278 Изд. ЛЪ 90

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5
