Реферат

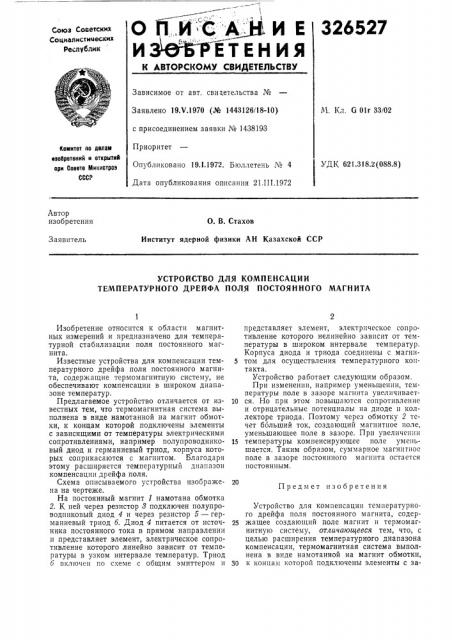

О и III c A: и е и З ОЪ Ф е т е н и я

326527

Союз Советских

Социалистиме.ских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства №

Заявлено 19.V.1970 (№ 1443126/18-10) с присоединением заявки № 1438193

Приоритет

Опубликовано 19.1.1972. Бюллетень № 4

Дата опубликования описания 21.III.1972

Л !. Кл. G Olr 33/02

Комитет AO делам ееооретеиий H открытиЯ ори Совете Миииотров

СССР

УДК 621.318.2 (088.8) Автор изобретения

О. В. Стахов

Институт ядерной физики АН Казахской ССР

Заявитель

УСТРОЙСТВО ДЛЯ КОМПЕНСАЦИИ

ТЕМПЕРАТУРНОГО ДРЕЙФА ПОЛЯ ПОСТОЯННОГО МАГНИТА

Предмет изобретения

Изобретение относится к области магнитных измерений и предназначено для температурной стабилизации поля постоянного магнита.

Известные устройства для компенсации температурного дрейфа поля постоянного магнита, содержащие термомагнитную систему, не обеспечивают компенсации в широком диапазоне температур.

Предлагаемое устройство отличается от известных тем, что термомагнитная система выполнена в виде намотанной на магнит обмотки, к концам которой подключены элементы с зависящими от температуры электрическими сопротивлениями, например полупроводниковый диод и германиевый триод, корпуса которых соприкасаются с магнитом. Благодаря этому расширяется температурный диапазон компенсации дрейфа поля.

Схема описываемого устройства изооражепа на чертеже.

На постоянный магнит 1 намотана обмотка

2. К ней через резистор 8 подключен полупроводниковый диод 4 и через резистор 5 — германиевый триод 6. Диод 4 питается от источника постоянного тока в прямом направлении и представляет элемент, электрическое сопротивление которого линейно зависит от температуры в узком интервале температур. Триод

6 включен по схеме с общим эмиттером и представляет элемент, электрическое сопротивление которого нелинейно зависит от температуры в широком интервале температур.

Корпуса диода и триода соединены с магни5 том для осуществления температурного контакта.

Устройство работает следующим образом.

При изменении, например уменьшении, температуры поле в зазоре магнита увеличивает10 ся. Но при этом повышаются сопротивление и отрицательные потенциалы на диоде и коллекторе триода. Поэтому через обмотку 2 течет ббльший ток, создающий магнитное поле, уменьшающее поле в зазоре. При увеличении

15 температуры компенсирующее поле уменьшается. Таким образом, суммарное магнитное поле в зазоре постоянного магнита остается постоянным.

Устройство для компенсации температурного дрейфа поля постоянного магнита, содер25 жащее создающий поле магнит и термомагнитную систему, отличающееся тем, что, с целью расширения температурного диапазона компенсации, термомагнитная система выполнена в виде намотанной на магнит обмотки, 30 к концам которой подключены элементы с за326527 диод и германиевый триод, корпуса которых соприкасаются с магнитом.

Составитель В. Фетииа

Техред Л. Евдонов

Редактор А.,Корнеев

Заказ 1184/5 Изд. № 128 Т ираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 висящими от температуры электрическими сопротивлениями, например полупроводниковый

Корректоры: Е. Исакова и О, Зайцева
