Реферат



326564

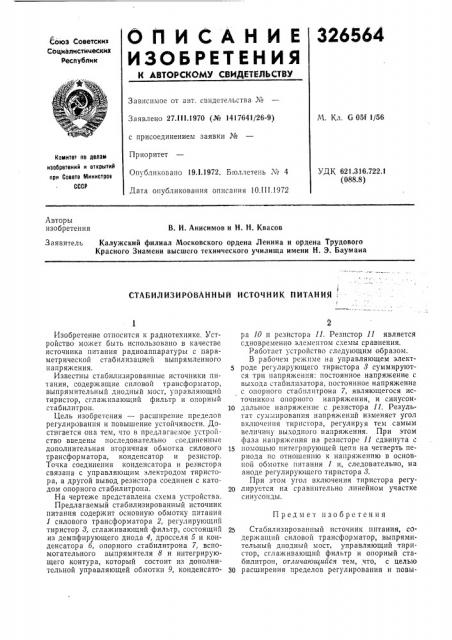

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К азтОРСКОММ СВИДИЕЛЬаТВМ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 27.!! 1.1970 (№ 1417641/26-9) с присоединением заявки №

Приоритет

Опубликовано 19,1.1972. Бюллетень ¹ 4

Дата опубликования описания 10.III.1972

М. Кл. С 0511/56

Комитет по делам изобретений и открытиЯ ори Совете Министров

СССР

УДK 621.316.722,1 (088.8) Авторы изобретения

В. И. Анисимов и Н. H. Квасов

Заявитель Калужский филиал Московского ордена Ленина и ордена Трудового

Красного Знамени высшего технического училища имени Н. Э. Баумана

СТАБИЛИЗИРОВАННЫЙ ИСТОЧНИК ПИТАНИЯ:

Предмет изобретения

Изобретение относится к радиотехнике. Устройство может быть использовано в качестве источника питания радиоаппаратуры с параметрической стабилизацией выпрямленного напряжения.

Известны стабилизированные источники питания, содержащие силовой трансформатор, выпрямительный диодный мост, управляющий тиристор, сглаживающий фильтр и опорный ста б ил итр он.

Цель изобретения — расширение пределов регулирования и повьппение устойчивости. Достигается она тем, что в предлагаемое устройство введены последовательно соединенные дополнительная вторичная обмотка силового трансформатора, конденсатор и резистор.

Точка соединения конденсатора и резистора связана с управляющим электродом тиристора, а другой вывод резистора соединен с катодом опорного стабилитрона.

На чертеже представлена схема устройства.

Предлагаемый стабилизированный источник питания содержит основную обмотку питания

1 силового трансформатора 2, регулирующий тиристор 8, сглаживающий фильтр, состоящий из демпфирующего диода 4, дросселя 5 и конденсатора б, опорного стабилитрона 7, вспомогательного выпрямителя 8 и интегрирующего контура, который состоит из дополнительной управляющей обмотки 9, конденсатора 10 и резистора 11. Резистор 11 является сдновременно элементом схемы сравнения.

Работает устройство следующим образом.

В рабочем режиме на управляющем электроде регулирующего тиристора 8 суммируются трн напряжения: постоянное напряжение с выхода стабилизатора, постоянное напряжение с опорного стабплптрона 7, являющегося источником опорного напряжения, и синусои1о дальное напряжение с резистора 11. Результат суммирования напряжений изменяет угол включения тиристора, регулируя тем самым величину выходного напряжения. При этом фаза напряжения на резисторе 11 сдвинута с

15 помощью интегрирующей цепи на четверть периода по отношеншо к напряженшо в основной обмотке питания 1 и, следовательно, на аноде регулирующего тиристора 8.

При этом угол включения тиристора регу2О лирустся на сравнительно линейном участке синусоиды.

2s Стабилизированный источник питания, содержащий силовой трансформатор, выпрямительный дподный мост, управляющий тиристор, сглаживающий фильтр и опорный стабилитрон, отличающийся тем, что, с целью

ЗО расширения пределов регулирования и повы326564,4

Составитель А. Туляков

Тсхред Л. Куклина

Редактор Б. Федотов

Корректорьн E. Исаиова и Е. Усова

Заказ 523/16 Изд. № 102 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 шения устойчивости устройства, в него введены последовательно соединенные дополнительная вторичная обмотка силового трансформатора, конденсатор и резистор, при этом точка соединения конденсатора и резистора связана с управляющим электродом тиристора, а другой вывод резистора соединен с катодом опорного стабилитрона.
