Реферат

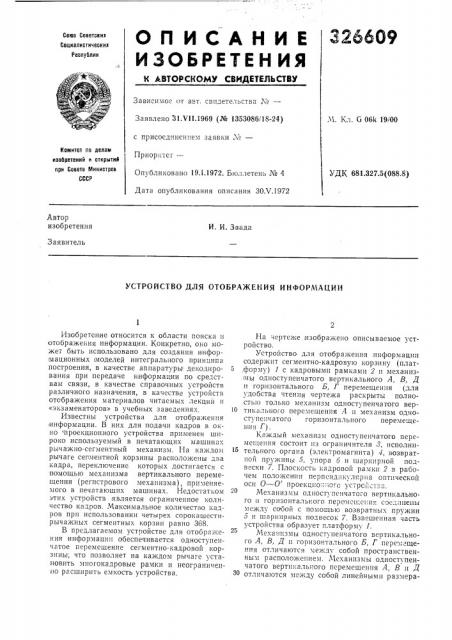

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

326609

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 31.VI I.1969 (№ 1353086/18-24) М. Кл. G 06k 19/00 с присоединением заявки №вЂ”

Комитет по делам изобретений к открытий при Совете тйикистрав

СССР

Приоритет—

УДК 681.327.5(088.8) Опубликовано 19Л.1972. Бюллетень № 4

Дата опубликования описания ЗОЛ .1972

Автор изобретения

И. И. Звада.

Заявитель

УСТРОЙСТВО ДЛЯ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ

Изобретение относится к области поиска и отображения информации. Конкретно, оно может быть использовано для создания информационных моделей интегрального пр инципа построения, в качестве аппаратуры декодирования при передаче информации по средствам связи, в качестве справочных устройств различного назначения, в качестве устройств отображения материалов читаемых лекций и

«экзаменаторов» в учебных заведениях, Известны устройства для отображен информации. В них для подачи кадров в окно проекционного устройства применен широко используемый в печатающих машинах. рычажно-сегментный механизм. На каждом рычаге сегментной корзины расположены два кадра, переключение которых достигается с помощью механизма вертикального перемещения (регистрового механизма), применяемого в печатающих машинах. Недостатком этих устройств являетоя ограниченное количество кадров. Максимальное количество кадров при использовании четырех сорокашестирычажпых сегментных корзин равно Зб8.

В предлагаемом устройстве для отображения информации обеспечивается одноступенчатое перемещение сегментно-кадровой корзиньг, что позволяет на каждом рычаге установить многокадровые рамки и неограниченно расширить емкость устройства.

На чертеже изображено описываемое устI>OACTBO.

Устройство для отображения информации содержит сегментно-кадровую корзину (плат5 форму) 1 с кадровымп рамками 2 и механиз.мы одноступенчатого вертикального А, В, Д и горизонтального Б, Г перемещения (для удобства чтения чертежа раскрыты полностью только механизм одноступенчатого вер1о тикального перемещения А и механизм одноступенчатого горизонтального перемещения Г), Каждый механизм одноступенчатого перемен,ения состоит нз ограничителя >, исполни15 тельного органа (электромагнита) 4, возвратной пружины 5, „rrop 6 и шарнирной подвески 7. Плоскость кадровой рамки 2 в раooчем поло>кении перпснд и улярна оптической оси 0 — 0 проекцио:->ного ус-,рсйстза, "0 Механизмы одноступснчатого вертикального и горизонтальногo перомсщс,ия сое шены между собой с помощью возвратных пружин

5 и шарнирных подвесок 7, Взвешенная часть устройства образует платформу 1.

Механизмы одноступенчатого вертикального А, В, Д и горизонтального Б, Г перемещения отличаются между собой пространственным расположением. Механизмы одноступенчатого вертикального перемещения А, В и Д

З0 отличаются между собой линейными размера3266О9

Составитель Б. Ромашкин

Редактор Л. Жаворонкова Текред. Е. Борисова Корректоры О. Волкова и О. Тьорина аказ 52/229 Изд. М 81 Тираж 448 Подписное г-С э

11НИИПИ Комитета по делам изобретении и открытий при Совете Министров .„,.I

Москва, Ж-35, Раушская паб., д. 4!5

Тип. Харьк. фил. пред. «Патент» ми величины вертикального перемещения, а

Б ги 1 — линейными размерами величины горизонтального перемещения.

Линейные размеры одноступенчатого перемещения платформы 1 могут быть в соотношении I:2:4:8 и т. д.

В исходном состоянии все кадровые рамки находятся в сегментно-кадровой корзине, vIInры 6 поджаты возвратными пружинами 5 к ограпичителягм 8.

Кадровая рамка привод ится в рабочее (вертикальное) положение под действием соответствующего сигнала. При этом оптическая ось Π— О проекционного устройства пересекает левый нижний кадр. Пересечение оптической осью любого из помещенных в рамке кадров осуществляется комбинацией включения в работу исполнительных органов механизмов одноступенчатого вертикального и горизонтального перемещения. Таким образом, кадровая рамка имеет две степени cBQ.боды в плоскости оптического окна проекта, что обеспечивает проектирование на экран ,любого из кадров.

При увеличении количества механизмов одноступенчатого гор изонтального и верт11— кального перемещения устройство работает аналогично.

Работа и устройство остальных платформ одинаковы.

Предмет изобретения

Устройство для отображеп1я информации, содержащее сегмептно-кадровую корзину, кадровые рамки и систему управления, отличающееся тем, что, с целью увеличения емкости устройства, оно содержит механизмы од.юступенчатого вертикального и горизонтального перемещения сегментно-кадровой

20 корзи IbI с многокадровыми рамками.
