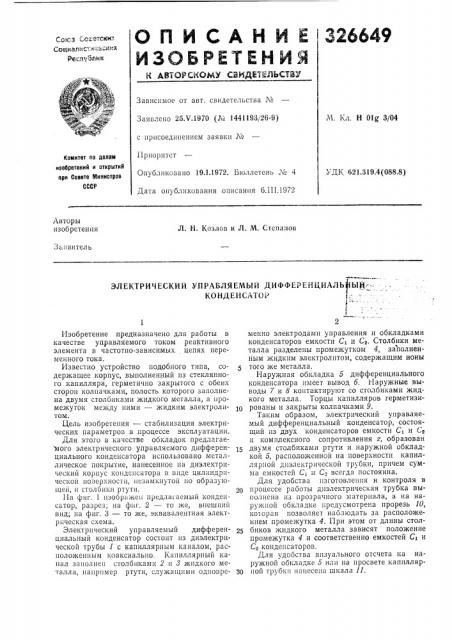

Конденсатор работает следующим образом.
При прохождении тока управления между выводами 7 и 8 столбиков 2 и 8 происходит перенос ионов металла через электролит с одного столбика па другой. При этом длина одного столбика уменьшается, а другого соответстве IFIQ увеличивается. Концентрация электролита остается неизменной. Положение промежутка, разделяющего два столбика жидкого металла, меняется. Соответственно изменению длины столбиков изменяются емкости С и С> конденсаторов, образованных столбиками 2 и 8 и наружной обкладкой 5, причем суммарная емкость С1+С остается всегда постоянной, так как общая длина капилляра не изменяется.
При изменении полярности управляющего тока изменение емкостей будет обратным.
Так как перенос ионов через электролит пропорционален заряду, прошедшему между электродами, приращения емкостей пропорциональны интегралу по времени or среднего значения тока управления.
При снятии управляющего воздействия емкостп С1 и С> сохраняют свои значения, имевшиеся на момент отключения.
Столбики 2 и 8, разделенные промежутком
4, удсрживаются в своих положениях благодаря действию сил поверхностного натяжения в капилляре.
5 Предлагаемый конденсатор позволяет запоминать значения емкостей на длительное время прп выключении управляющего тока.
10 Предмет изобретения
Электрический управляемый дифференциальный конденсатор, корпус которого выполнен из диэлектрического капилляра, герме15 тично закрытого с обеих сторон колпачками, полость которого заполнена двумя столбиками жидкого металла, например ртути, промежуток между которыми заполнен жидким электролитом, содержащим ионы ртути, отличаю20 и1ийся тем, что, с целью стабилизации электрических параметров в процессе его эксплуатации, в качестве обкладок конденсатора использовано металлическое покрытие, нанесенное на диэлектрический корпус конденсатора
25 в виде цилиндрической поверхности, незамкнутой по ооразующей, и столбики ртути.
