Реферат



ФМЙМ1ь-.ока й4 Бд

326681

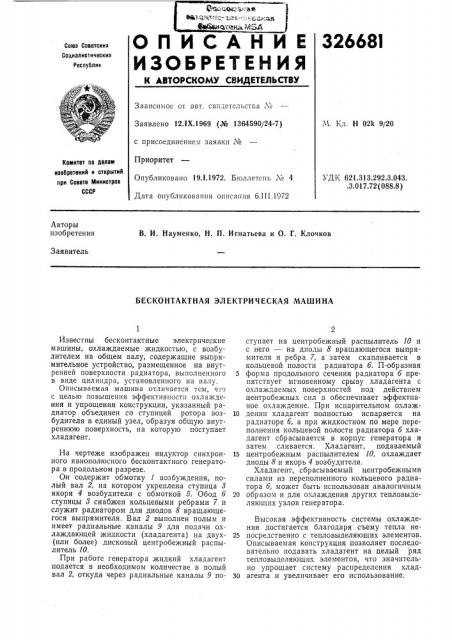

ОПИСАНИЕ

ИЗОБРЕТ ЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельстьа хе

М. Кл. Н 02k 9/20

Заявлено 12ЛХ.1969 (№ 1364590/24-7) с присоединением заявки №

Приоритет

Опубликовано 191.1972. Бюллетень М 4

Дата опубликования описания б.111.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.313.292.3.043. .3.017.72 (088.8) Авторы изобретения

В. И. Науменко, Н. П. Игнатьева и О. Г. Клочков

Заявитель

БЕСКОНТАКТНАЯ ЭЛЕКТРИЧЕСКАЯ МАШИНА

Известны бесконтактные электрические машины, охлаждаемые жидкостью, с возбудителем на общем валу, содержащие выпрямительное устройство, размещенное на внутренней поверхности радиатора, выполненного в виде цилиндра, установленного на валу.

Описываемая машина отличается тем, что с целью повышения эффективности охлаждения и упрощения конструкции, указанный радиатор объединен со ступицей ротора возбудителя в единый узел, образуя общую внутреннюю поверхность, на которую поступает хладагент.

На чертеже изображен индуктор синхронного явнополюсного бесконтактного генератора в продольном разрезе.

Он содержит обмотку 1 возбуждения, полый вал 2, на котором укреплена ступица 8 якоря 4 возбудителя с обмоткой б. Обод б ступицы 8 снабжен кольцевыми ребрами 7 и служит радиатором для диодов 8 вращающегося выпрямителя. Вал 2 выполнен полым и имеет радиальные каналы 9 для подачи охлаждающей жидкости (хладагента) на двух(или более) дисковый центробежный распылитель 10.

При работе генератора жидкий хладагент подается в необходимом количестве в полый вал 2, откуда через радиальные каналы 9 поступает на центробежный распылитель 10 и с него — на диоды 8 вращающегося выпрямителя и ребра 7, а затем скапливается в кольцевой полости радиатора б. П-образная

5 форма продольного сечения радиатора б препятствует мгновенному срыву хл ада гента с охлаждаемых поверхностей под действием центробежных спл п обеспечивает эффективное охлаждение. При испарительном охлаж10 дении хладагент полностью испаряется на радиаторе б, а при жидкостном по мере переполнения кольцевой полости радиатора б хладагент сбрасывается в корпус генератора и затем сливается. Хладагент, подаваемый

15 центробежным распылителем 10, охлаждает диоды 8 и якорь 4 возбудителя.

Хладагент, сбрасываемый центробежными силами из переполненного кольцевого радиатора б, может быть использован аналогичным

20 образом и для охлаждения других тепловыделяющих узлов генератора.

Высокая эффективность системы охлаждения достигается благодаря съему тепла не25 посредственно с тепловыделяющих элементов.

Описываемая конструкция позволяет последовательно подавать хладагент на целый ряд тепловыделяющих элементов, что значительно упрощает систему распределения хлад30 агента и увеличивает его использование.

326681

Предмет изобретения

Составитель 3. Горник

Техред 3. Тараненко

Редактор В. Фельдман

Корректор И. Шматова

Заказ 512i9 Изд. № 95 Тирани 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4)5

Типография, пр. Сапунова, 2

Бесконтактная электрическая машина, охлаждаемая жидкостью, с возбудителем на общем валу, содержащая выпрямительное устройство, размещенное на внутренней поверхности радиатора, выполненного в виде цилиндра, установленного на валу, отличаюи аяся тем, что, с целью повышения эффективности охлаждения и упрощения конструкции, радиатор объединен со ступицей ротора

5 возбудителя в единый узел, образуя общую внутреннюю поверхность, на которую поступает хладагент.
