Реферат



Класс 3()d, 23

X 32672

ИЖОРСКОЕ ОВДСПЛЫПО и МЗО6РГПВС

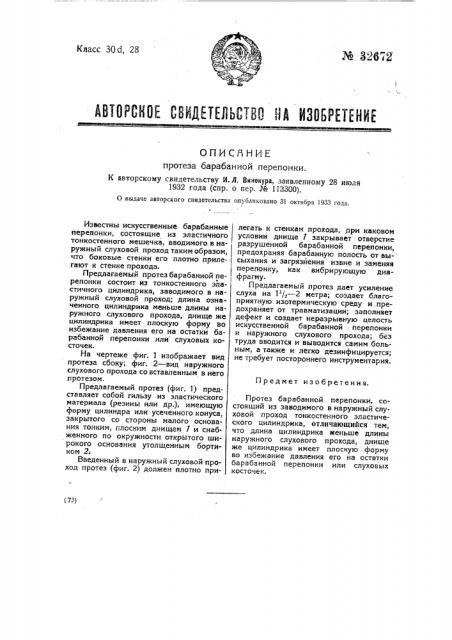

ОПИСЯНИЕ протеза барабанной перепонки.

К авторскому свидетельству И. Л. Винокура, заявленному 28 июля

1932 года (спр. о пер. ¹ 113300}.

О выдаче авторского свидетельства опубликовано 31 октября 1933 года.

П р едмет изобретения. (73}

Известны искусственные барабанные перепонки, состоящие из эластичного тонкостенного мешечка, вводимого в наружный слуховой проход таким образом, что боковые стенки его плотно прилегают к стенке прохода.

Предлагаемый протез барабанной перепонки состоит из тонкостенного эластичного цилиндрика, заводимого в наружный слуховой проход; длина означенного цилиндрика меньше длины наружного слухового прохода, днище же цилиндрика имеет плоскую форму во избежание давления его на остатки барабанной перепонки или слуховых косточек.

На чертеже фиг. 1 изображает вид протеза сбоку; фиг. 2 — вид наружного слухового прохода со вставленным в него протезом.

Предлагаемый протез (фиг. 1) представляет собой гильзу из эластического материала (резины или др.), имеющую форму цилиндра или усеченного конуса, закрытого со стороны малого основания тонким, плоским днищем 1 и снабженного по окружности открытого широкого основания утолщенным бортиком 2.

Введенный в наружный слуховой проход протез (фиг. 2) должен плотно прилегать к стенкам прохода, при каковом условии днище 1 закрывает отверстие разрушенной барабанной перепонки, предохраняя барабанную полость от высыхания и загрязнения извне и заменяя перепонку, как вибрирующую диафрагмууПредлагаемый протез дает усиление слуха на 1 /в — 2 метра; создает благоприятную изотермическую среду и предохраняет от травматизации; заполняет дефект и создает неразрывную целость искусственной барабанной перепонки и наружного слухового прохода; без труда вводится и выводится самим больным, а также и легко дезинфицируется; не требует постороннего инструментария.

Протез барабанной перепонки, состоящий из заводимого в наружный слуховой проход тонкостенного эластического цилиндрика, отличающийся тем, что длина цилиндрика меньше длины наружного слухового прохода, днище же цилиндрика имеет плоскую форму во избежание давления его на остатки барабанной перепонки или слуховых косточек.

И автоосн,оиу свидетельству И. Л. Р инонура Х 32ь72

pp«r 3.

, (jail фиг.х, Эксперт Ф. Н. Тавил0аров

Редактор Ю. Н. Герман

Леипромпечатьсоюз. Тип. „Печ. Труд . Зак. 821 — 500
