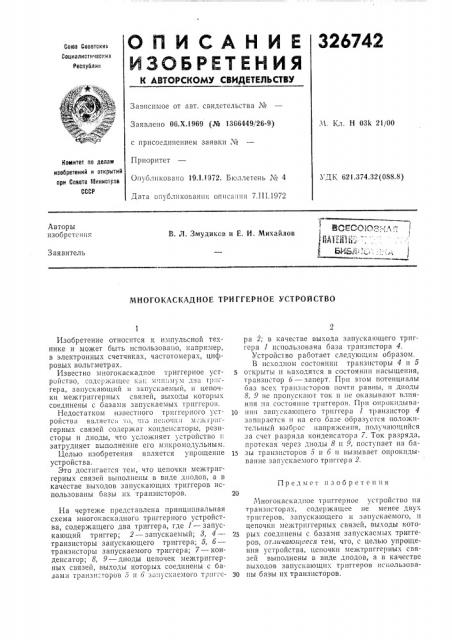

ОПИСАНИЕ 326742

ИЗОБРЕТЕН ИЯ

К АВТОРСКОААУ СВИДЕТЕЛЬСТВУ

Союз Советски

Соцналисти !вских

Республик

Зависимое от авт. свидетельства №

Заявлено 06.Х.1969 (№ 1366449/26-9) II. Кл. Н 03k 21/00 с присоединением заявки №

Приоритет

Опубликовано 19.1,1972. Бюллетень № 4

Дата опубликования описа:!ия 7.111.1972

Комитет по делам изобретений и открытий при Совете 1оинистров

СССР

Ъ ДК 621.374 32(088 8) Авторы изобрете!Нпя

В. Д. Змудиков и Е. И. Михайлов

Заявитель

МНОГОКАСКЛДНОЕ ТРИГГЕРНОЕ УСТРОЙСТВО

Предмет изобретения

Изобретение относится к импульсной технике и может быть использовано, например, в электронных счетчиках, частотомерах, цифровых вольтметрах.

Известно многокаскадное триггерное устp01IcTBo, соде) же! щее 1 .all л! 1!!1 мум два Tplll гера, запускающий и запускаемый, и цепочки межтриггерпых связей, выходы которых соединены с базами запускаемых триггеров.

Недостатком известного триггсрного устройства являетс; io, !!о цс1;очк:i м жi Iilicгерных связей содержат конденсаторы, резисторы и диоды, что усложняет устройство и

3BTp) äíÿeT выполнение его м!!кромодy :iüíû м.

Целью изобретения является упрощение устройства.

Это достигается тем, что цепочки межтриггерных связей выполнены в виде диодов, а в качестве выходов запускающих триггеров использованы базы их транзисторов.

На чертеже представлена принципиальная схема многокаскадного триггерного устройства, содержащего два триггера, где 1 — запускающий триггер; 2 — запускаемый; 8, 4— транзисторы запускающего триггера; 5, б— транзисторы запускаемого триггера; 7 — конденсатор; 8, 9 — диоды цепочек межтриггерных связей, выходы которых соединены с базамn Tpan3IIOTopoB 5 п б за!!ускаемо! О Tpnl l cра 2; в качестве выхода запускающего триггера 1 использована база транзистора 4.

Устройство работает следующим образом.

В исходном состоянии транзисторы 4 и 5 огкрыты и находятся в состоянии насыщения, транзистор б — заперт. При этом потенциалы

0а3 всех транз !сторов почти равны, и диоды

8, 9 не пропускают ток и не оказывают влияния на состояние триггеров. При оирокидыва10 нии запускающего триггера 1 транзистор 4 запирается и на его базе образуется положительный выброс напряжения, получающийся за счет разряда конденсатора 7. Ток разряда, протекая через диоды 8 и 9, поступает на ба15 зы транзисторов 5 и б и вызывает опрокидывание запускаемого триггера 2.

Многокаскадное триггерное устройство па транзисторах, содержащее не менее днуx триггеров, запускающего и запускаемого, и цепочки межтриггерных связей, выходы кото25 рых соединены с базами запускаемых триггеров, от.шчающееея тем, что, с целью упрощения устройства, цепочки межтриггерных связей выполнены в виде диодов, а в качестве выходов запуcI(aIolllèê триггеров исиользова30 ны базы их транзисторов.
