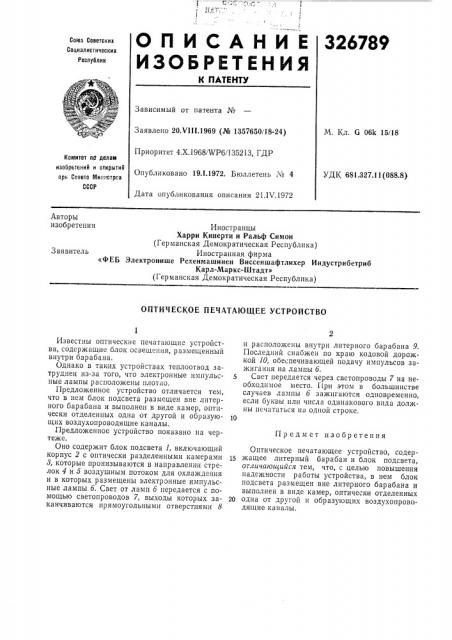

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

326789

Союз Советских

Социалистических

Республик

Зависимый от патента №

М. Кл. G 06k 15/18

Заявлено 20.ЧШ.1969 (№ 1357650/18-24)

Приоритет 4.Х.1968/WP6/135213, ГДР

Комитет па делам изобретеиий и открытий при Совете Ми. -...стрса

СССР

УДК 681.327.11(088.8) Опубликовано 19Л.1972. Бюллетень № 4

Дата опубликования описания 21.IV.1972

Авторы изобретения

Иностранцы

Харри Кинерти и Ральф Симон (Германская Демократическая Республика) Иностранная фирма

«ФЕБ Электронише Рехенмашинен Виссеншафтлихер Индустрибетриб

Карл-Маркс-Штадт» (Германская Демократическая Республика) Заявитель

ОПТИЧЕСКОЕ ПЕЧАТАЮЩЕЕ УСТРОИСТВО

П р едм ет изобретения

Известны оптические печатающие устройства, содержащие блок освещения, размещенный внутри барабана.

Однако в таких устройствах теплоотвод затруднен из-за того, что электронные импульсные лампы расположены плотно.

Предложенное устройство отличается тем, что в нем блок подсвета размещен вне литерного барабана и выполнен в виде камер, оптически отделенных одна от другой и образующих воздухопроводящие каналы.

Предложенное устройство показано на чертеже.

Оно содержит блок подсвета 1, включающий корпус 2 с оптически разделенными камерами

3, которые пронизываются в направлении стрелок 4 и 5 воздушным потоком для охлаждения и в которых размещены электронные импульсные лампы б. Свет от ламп б передается с помощью светопроводов 7, выходы которых заканчиваются прямоугольными отверстиями 8 и расположены внутри литерного барабана 9.

Последний снабжен по краю кодовой дорожкой 10, обеспечивающей подачу импульсов зажигания на лампы б.

s Свет передается через светопроводы 7 на необходимое место. 1!ри этом в большинстве случаев лампы б зажигаются одновременно, если буквы или числа одинакового вида должны печататься на одной строке.

Оптическое печатающее устройство, содер15 жащее литерный барабан и блок подсвета, отличающийся тем, что, с целью повышения надежности работы устройства, в нем блок подсвета размещен вне литерного барабана и выполнен в виде камер, оптически отделенных

20 одна от другой и образующих воздухопроводящие каналы.

326789

Редактор Л. Утехина

Заказ 1006)3 Изд. Ме 415 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2

Составитель И. Фролова

Техред Л. Богданова

Ъ

Корректор Л. Царькова
