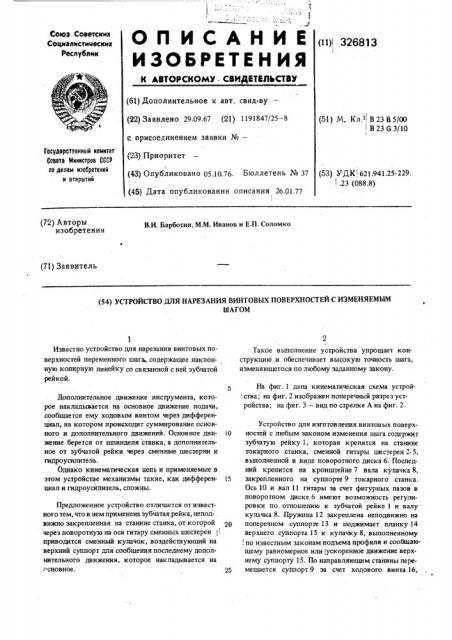

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 29.09,67 (21) 1191847/25 — 8 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 05.10.76. Бюллетень № 37

Союз Советских

Социалистических

Республик (11)I 326813 ! (51) M. Кл., В 23 Ц 5/00 В23GЗ/10

Гасударственный номитет

Саевта й!инистрае СССР но делам изобретений н открытий (53) УДК, 621 941.25-229. ! .23 (088,8) (45) Дата опубликования описания 26.01.77 (72) Авторы изобретения

В.И. Барботин, М.М. Иванов и Е.П. Соломко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НАРЕЗАНИЯ ВИНТОВЫХ ПОВЕРХНОСТЕЙ С ИЗМЕНЯЕМЫМ

ШАГОМ

Известно устройство для нарезания винтовых поверхностей переменного шага, содержащее наклонную копирную линейку со связанной с ней зубчатой рейкой.

Дополнительное движение инструмента, которое накладывается на основное движение подачи, сообщается ему ходовым винтом через дифференциал, на котором происходит суммирование основного и дополнительного движений. Основное дви- (О жение берется от шпинделя станка, а дополнительное от зубчатой рейки через сменные шестерни и гидро усилитель.

Однако кинематическая цепь и применяемые в этом устройстве механизмы такие, как дифферен- !5 циал и гидроусйлитель, сложны.

Предложенное устройство отличается от известного тем, что в нем применена зубчатая рейка, неподвижно закрепленная на станине станка, от которой через поворотную на оси гитару сменных шестерен !. приводится сменный кулачок, воздействующий на верхний суппорт для сообщения последнему дополнительного движения, которое накладывается на

< сновное. 25

Такое выполнение устройства упрощает конструкцию и обеспечивает высокую точность шага, изменяющегося по любому заданному закону.

На фиг. 1 дана кинематическая схема устрой, сгеа; на фиг. 2 изображен поперечный разрез устройства; на фиг. 3 — вид по стрелке А на фиг. 2.

Устройство для изготовления винтовых поверхностей с любым законом изменения шага содержит зубчатую рейку 1, которая крепится на станине токарного станка, сменной гитары шестерен 2-5, выполненной в виде поворотного диска 6. Последний крепится на кронштейне 7 вала кулачка 8, закрепленного на суппорте 9 токарного станка.

Ось 10 и вал 11 гитары за счет фигурных пазов в поворотном диске 6 имеют возможность регулировки по отношению к зубчатой рейке 1 н валу кулачка 8. Пружина 12 закреплена неподвижно на поперечном суппорте 13 и поджимает планку 14 верхнего суппорта 15 к кулачку 8, выполненному

, по известным законам подъема профиля и сообшающему равномерное или ускоренное движение верхнему суппорту 15. По направляющим станины перемещается суппорт 9 за счет ходового винта 16, 326813 движение которого согласуется с вращением шпинделя 17 станка обычной кинематической схемой токарного станка.

Работавт описываемое устройство следующим образом. Ь

Вращение шпинделя 17 посредством ходового винта 16 передается продольному суппорту 9, на котором крепятся все детали устройства. При движении суппорта шестерня 2 получает вращение от зубчатой рейки 1 и через сменные шестерни 3-5 1п вращение передается валу кулачка 8, который взаимодействует с верхним суппортом 15, сообщая ему дополнительное равномерное или ускоренное движение. Следовательно, режущий инструмент 18 получает два движения: основное движение от ходо- l5 вого винта 16 и дополнительное равномерное или ускоренное движение от кулачка 8.

Предлагаемое устройство для изготовления винтовых п оверхностей с любым законом изме не20 ния шага дает возможность изготовлять червячные фрезы с возрастающим (убывающим) шагом, резьбовые калибры с уменьшенными пропусками под шлифовку и доводку, винтовые канавки исполнительиых механизмов и др.

Формула изобретения

Устройство для нарезания винтовых поверхностей с изменяемым шагом посредством сообщения суппорту с инструментом дополнительного наложенного движения,оп ича ю ще е с ятем,что, с целью упрощения конструкции для сообщения дополнительного наложенного движения, устройство снабжено кулачком, приводимым от неподвижно закрепленной на станине зубчатой рейки, воздействующим на суппорт, сообщая. ему дополнительное движение, накладываемое на основное.
