Реферат

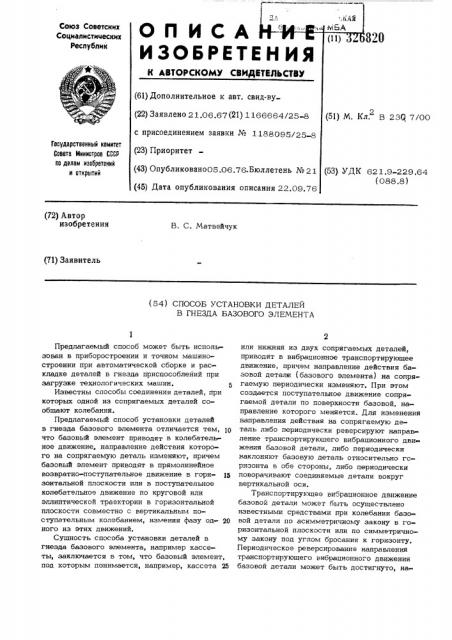

описл +-

ИЗОБРЕТЕН

К АВТОРСКОМУ СВИДЕТЕЛЬ

Союз Советских

Социалистических

Республик

820 (61)Дополнительное к авт, свид-ву (22) Заявлено 21.06.67 (21) 1166664 с присоединением заявки № 11880 (23) Приоритет (43) Опубликовано05.06.76.Бюллет (45) Дата опубликования описания 2

В 2ЗЯ 7/00

Государственный комитет

Совета Министров СССР по делам изаоретений и открытий

62 1.9-229.64 (088.8) (72) Автор изобретения

В. С. Матвейчук (71) Заявитель (S4) СПОСОБ УСТАНОВКИ ДЕТАЛЕЙ

В ГНЕЗДА БАЗОВОГО ЭЛЕМЕНТА

Предлагаемый способ может быть использован в приборостроении и точном машиностроении при автоматической сборке и раскладке деталей в гнезда приспособлений при загрузке технологических машин. 5

Известны способы соединения деталей, при которых одной из сопрягаемых деталей сообщают колебания.

Предлагаемый способ установки деталей в гнезда базового элемента отличается тем, 1О что базовый элемент приводят в колебательное движение, направление действия которого на сопрягаемую деталь изменяют, причем базовый элемент приводят в прямолинейное возвратно-поступательное движение в гори- 1а зонтальной плоскости или в поступательное колебательное движение по круговой или эллиптической траектории в горизонтальной плоскости совместно с вертикальным поступательным колебанием, изменяя фазу од- QQ ного из этих движений.

Сущность способа установки деталей в гнезда базового элемента, например кассеты, заключается в том, что базовый элемент, под которым понимается, например, кассета 25 или нижняя из двух сопрягаемых деталей, приводят в вибрационное транспортирующее движение, причем направление действия базовой детали (базового элемента) на сопрягаемую периодически изменяют. При этом создается поступательное движение сопрягаемой детали по поверхности базовой, направление которого меняется. Для изменения направления действия на сопрягаемую деталь либо периодически реверсируют направление транспортирующего вибрационного дви» жения базовой детали, либо периодически наклоняют базовую деталь относительно горизонта B обе стороны, либо периодически поворачивают соединяемые детали вокруг вертикальной оси.

Транспортирующее вибрационное движение базовой детали может быть осуществлено известными средствами при колебании базовой детали по асимметричному закону в горизонтальной плоскости или по симметричному закону под углом бросания к горизонту.

Периодическое реверсирование направления транспортирующего вибрационного движения базовой детали может быть достигнуто, на326820 часть гн зд, выполненную согласно форме элемента ориентирования раскладываемой детали, или в отверстие вторых деталей, сопрягаемых с первыми.

Для повышения надежности процесса и его производительности, расширения области применения способа направление движения по круговой или эллиптической траектории раскладываемых деталей периодически изменяют.

Формула изобретения

1, Способ установки деталей в гнезда базового элемента, например кассеты, с использованием вибрации, о т л и ч а юш и и с я тем, что, с целью повышения надежности установки деталей и расширения технологических возможностей, базовь и эле« мент приводят в колебательное движение, напраВление действия которого на сопрягаемую деталь изменяют.

2. Способ по п. 1, о т л и ч а юш и и с я тем, что базовый элемент приводят в прямолинейное возвратно-поступательное движение в горизонтальной плоскости, З.Способпоп, 1, отличающийс я тем, что базовый элемент приводят в поступательное колебательное движение по круговой или эллиптической траектории в горизонтальной плоскости совместно с вертикальным поступательным колебанием, причем фазу од".ого из этих движений изменяют.

4-. Способ по пп, 1-3, о т л и ч а юш и и с я тем, что в случаях малого веса и неблагоприятной формы сопрягаемой детали последнюю нагружают дополнительным грузом.

Составитель Р1.пуряев

К оP Р е" то P 3.Тарасова

Ре, TñP;!! -napaea Техред Т,1 урилко

Изд М 169

П! П il" 4: осударственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4 пример, известным устройством со свободной подвеской вибрирующей плошадки и раздельными приводами горизонтального и вертикального колебаний, путем изменения фазы горизонтального или вертикального колебания.

Для повышения надежности и расширения технологических возможностей способа в случаях малого веса и неблагоприятной формы сопрягаемой детали к последней прикладывают дополнительный груз.

Сушность предложенного способа заключается в том, что базовую деталь приводят в поступательное колебание — по круговой или эллиптической траектории совместно с 15 вертикальным поступательным колебанием, причем фазу одного из этих движений изменяют. В результате этого движения раскладываемая деталь, свободно лежашая на поверхности базовой, приводится в относи- 20 тельное вибрационное движение, состояшее из поступательногс движения в плоскости раскладки и движения по круговой или эллиптической траектории в этой же плоскости. 25

В результате относительного поступательного движения раскладываемые детали перемешаются из емкости B верхнюю часть гнезд кассеты, имеюших форму внутреннего цилиндра или части его, В результате круго-30 вого или эллиптического относительного движения рас сладываемые детали приводятся во вращение в плоскости раскладки действием сил трения о боковые стенки верхней части гнезд кассеты.

Вращение происходит go момента западания раскладываемых деталей в нижнюю

Тираж 1 178 Подписное
