Реферат

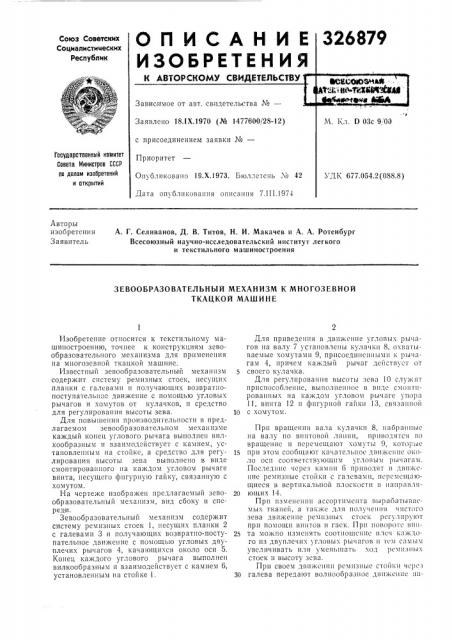

ОПИСАНИЕ

Союз Советских

Социалистических

Республик асааЮЗчм1

t2! еА ЪЙМИЗЬцф

М ® йфвД

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 18.1Х.1970 (№ 1477600/28-12) с присоединением заявки №вЂ”

Приоритет

Опубликовано 19.Х.1973. Бюллетень ¹ 42

Дата опубликования описания 7.111.1974

М. Кл. D 03с 9, 00

Гасударственный кеитет

Совета Министров СССР ла делам изобретений и открытий

,3>ДК 677.054.2(088.8) Авторы изобретения

Заявитель

А. Г. Селиванов, Д. В. Титов, H. И. Макачев и А. А. Ротенбург

Всесоюзный научно-исследовательский институт легкого и текстильного машиностроения

ЗЕВООБРАЗОВАТЕЛЬНЫЙ МЕХАНИЗМ К МНОГОЗЕВНОЙ

ТКАЦКОЙ МАШИНЕ

Изобретение относится к текстильному машиностроению, точнее к конструкциям зевообразовательного механизма для применения на многозсвной ткацкой машине.

Известный зевообразовательньш механизм содержит систему ремизных стоек, несущих планки с галевамн и получающих возвратнопоступательнос движение с помощью угловых рычагов и хомутов от кулачков, и средство для регулирования высоты зева.

Для повышения производительности в предлагаемом зевообразовательном механизме каждый конец углового рычага выполнен вилкообразным и взаимодействует с камнем, установленным kl2 стойке, а средство для регулирования высоты зева выполнено в виде смонтированного на каждом угловом рычаге винта, несущего фигурную гайку, связанную с хомутом.

На чертеже изображен предлагаемый зевообразовательный механизм, вид сбоку и спереди.

Зевообразовательный механизм содержит систему ремизных стоек 1, несущих планки 2 с галевами 3 и получающих возвратно-поступательное движение с помощью угловь1х двуплечих рычагов 4, качающихся около осн 5.

Конец каждого углового рычага выполнен вилкообразным п взаимодействует с камнем 6, установленным на стойке 1.

Для приведения в движение угловых рычагов на валу 7 установлены кулачки 8, охватываемые хомутамн 9, присоединенными к рычагам 4, причем каждый рычаг действует от

5 своего кулачка.

Для регулирования высоты зева 10 служит приспособление, выполненное в виде смонгнрованных на каждом угловом рычаге упора

11, винта 12 н фигурной гайки 13, связанной

10 с хомутом.

Прн вращении вала кулачки 8, 1130pk»knblL на валу по вн1гговой линни, приводятся 130 вращение н перемещают хомуты 9, которые

15 при этом сообщают качательное двнжсnnk около осн соответствующим угловым рычагам.

Последние через камни 6 приводят в движение ремпзные стойки с галсвамн, пе13емс1ца1ощиеся в верти альной плоскости в нанравля20 ющих 14.

Прн нзмененнн ассортнмс1гга выраоатывасмых тканей, а также для получения чистого зева движение рсмнзных стоек рсгулн13уkoT при помощи винтов и гаек. Прн по13о н1гс 1301125 та можно изменять соотношение нлсч каждого из двуплечнх угловых рычагов п гем самым увеличивать нлн уменьшать ход ром нзных стоек и высоту зева.

Прн своем движении ремнзные стойки через

30 галева передают волнообразное движение ни326879

Составитель Н. Тинде

Техред Л, богданова

Редактор Г. Бялобжеская

Корректор Л. Новожилова

Заказ 470, 4 Изд. № 3001 Тираж 467 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4j5

Типография, пр. Сапунова, 2 тям основы в направлении перемещения челноков.

Щ,.е,д- д т -„ иа о б р е т е н и я

ЗевЬобра&одательнМЙ мейанизм к многозевной ткацк3й мащине,.сс давжащий систему ремизны» стбек, несущих планки с галевами и получающих возвратно-поступательное движение с помощью угловых рычагов и хомутов от кулачков, и средство для регулирования выеоты зева, отличающийся тем, что, с целью повышения производительности, каждый конец углового рычага выполнен вилкообразным и

5 взаимодействует с камнем, установленным на стойке, а средство для регулирования высоты зева выполнено в виде смонтированного на каждом угловом рычаге винта, несущего фигурную гайку, связанную с хомутом.
