326952

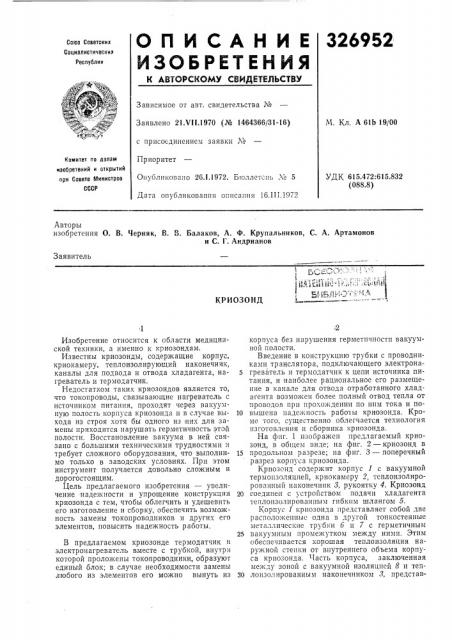

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 21 VII.1970 (№ 1464366/31-16) с присоединением заявки ¹
Приоритет
Опубликовано 26.I.1972. Бюллетень . А 5
Дата опубликования описания 16.111.1972
М. Кл. А 61Ь 19/00
Комитет по лолам изооретений и открытий при Совете Министров
СССР
УДК 615.472:615.832 (088.8) Авторы изобретения О. В. Черняк, В. В. Балаков, А. Ф. Крупальников, С. А. Артамонов и С. Г. Андрианов
Заявитель
КРИОЗОНД
Изобретение относится к области медицинской техники, а именно к криозондам.
Известны криозонды, содержащие корпус, криок амеру, теплоизолирующий наконечник, каналы для подвода и отвода хладагента, нагреватель и термодатчик.
Недостатком таких криозондов является то, что токопроводы, связывающие нагреватель с источником питания, проходят через вакуумную полость корпуса криозонда и в случае выхода из строя хотя бы одного из них для замены приходится нарушать герметичность этой полости. Восстановление гакуума в ней связано с большими техническими трудностями и требует сложного оборудования, что выполнимо только в заводских условиях. При этом инструмент получается довольно сложным и дорогостоящим.
Цель предлагаемого изобретения — увеличение надежности и упрощение конструкции криозонда с тем, чтобы облегчить и удешевить его изготовление и сборку, обеспечить возможность замены токопроводников и других его элементов, повысить надежность работы.
В предлагаемом криозонде термодатчик и электронагреватель вместе с трубкой, внутри которой проложены токопроводники, образуют единый блок; в случае необходимости замены любого из элементов его можно вынуть из корпуса без нарушения герметичности вакуумной полости.
Введение в конструкцию трубки с проводниками транслятора, подключающего электрона5 греватель и термодатчик к цепи источника питания, и наиболее рациональное его размещение в канале для отвода отработанного хладагента возможен более полный отвод тепла от проводов прп прохождении по ним тока и по10 вышена надежность работы криозонда. Кроме того, существенно облегчается технология пзготовленпя и сборника криозонда.
На фпг. 1 изображен предлагаемый криозонд, в общем виде; на фиг. 2 — криозонд в
15 продольном разрезе; на фиг. 3 — поперечный разрез корпуса криозонда.
Крнозонд содержит корпус 1 с вакуумной термопзоляцпей, криокамеру 2, теплоизолиророванный наконечник 8, рукоятку 4. Криозонд
20 соединен с устройством подачи хладагента теплоизолированным гибким шлангом 5.
Корпус 1 крпозонда представляет собой две расположенныс одна в другой тонкостенные металлические трубки 6 п 7 с герметичным
25 вакуумным промежутком между ними. Этим обеспечивается хорошая теплоизоляция наружной стенки от внутреннего объема корпуса крпозонда. "1асть корпуса, заключенная между зоной с вакуумной изоляцией 8 и теп30 лонзолнрованным наконечником 3, представ326952
6 0 10
Оис 2
Типография, пр. Сапунова, 2 ляет собой холодильную камеру — криокамеру 2 инструмента. Трубка 9, ограничивающая криокамеру снаружи, выполнена съемной и имеет слегка изогнутую форму. В криокамеру по внутренней трубке 10 поступает хладагент в направлении, указанном стрелкой А, и омывает ее стенки. Поток отраоотанного хладагента проходит в обратном направлении по зазору, образованному между стенками тру.бок 7 и 10, и выпускается наружу. С помощью термодатчика 11 и электронагревателя 12, расположенных внутри криокамеры, осуществляется контроль температуры охлаждения криозонда и отогрев его для извлечения по окончании операции. Вканале,,по которому отводится хладагент, рядом с трубкой 10 закреплен транслятор 18, выполненный в виде трубки с проводниками, проложенными внутри нее, изолированными друг от друга и от стенок трубки, подключающей электронагреватель и термодатчик к источнику питания.
Работа криозонда заключается в глубоком охлаждении (замораживании) оперируемой предстательной железы, в которую он вводится через уретру больного. Рабочая часть криозонда — криокамера 2 омывается изнутри хладагентом, подаваемым по трубке 10, при этом железа, находящаяся в тепловом контакте с криокамерой, подвергается действию весьма низкой от †1 до †1 С температуры.
Контроль температуры охлаждения криокамеры осуществляется термодатчиком 11. Отработанный хладагент Но ме>ктрубному пространству, образованному трубками 7 и 10 вы. ходит в линию отвода, присоединяемому к корпусу. Вакуумно-изолированная от хладагента поверхность корпуса криозонда исключает
5 возможчость переохлаждения тканей, не подлежащих замораживанию. По достижении максимального уровня замораживания подача хладагента прекращается и включается нагреватель 12. Криозонд освобождается из замо10 роженных тканей железы и легко извлекается.
Контроль температуры на периферии железы осуществляется термодатчиками, не являющимися принадлежностью заявляемого устройства.
15 Подвергшиеся глубокому замораживанию ткани железы разрушаются и в послеоперационный период постепенно, самостоятельно отогреваются и выводятся из организма.
20 Предмет изобретения
Криозонд, содержащий корпус, криокамеру, теплоизолирующий наконечник, каналы для подведения и отвода хладагента, нагреватель
25 и термодатчик, отличающийся тем, что, с целью повышения надежности работы, возможности замены токопроводов и любого из его элементов, в канал для отвода хладагента введен транслятор, выполненный в виде труб30 ки с токопроводом, соединяющий электронагреватель и термодатчик с источником питания и образующий с этими элементами съемный моноблок.
