М "32697

Класс. 35Ь, б

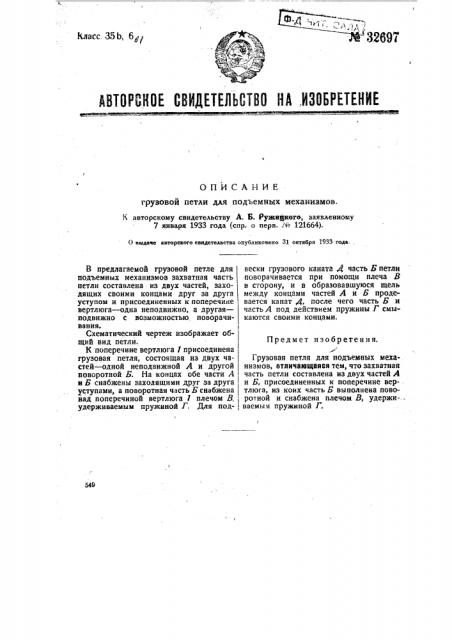

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА,ИЗОБРЕТЕНИЕ

ОПИСАНИЕ грузовой петли для подъемных механизмов.

К авторскому свидетельству A. Б. Ружицкого, заявленному

7 января 1933 года (спр. о перв.,М. 121664).

О ввудаае авторского евндетелвства опубликовано 31 октября 1933 года.

В предлагаемой грузовой петле для подъемных механизмов захватная часть петли составлена - из двух частей, заходящих своими концами друг за друга уступом и присоединеяных к поперечине вертлюга — одна неподвижно, а другая— подвижно с возможностью поворачивания. 1

Схематический чертеж изображает об- щий вид петли.

К поперечине вертлюга 1 присоединена грузовая петля, состоящая из двух частей †одн неподвижной A и другой поворотной Б. На концах обе части А и Б снабжены заходящими друг за друга уступами, а поворотная часть Б снабжена над поперечиной вертлюга 1 плечом В, удерживаемым пружиной Г. Для под- вески грузового каната Д часть Б петли поворачивается при помощи плеча В в сторону, и в образовавшуюся щель между концами частей А и Б продевается канат Д, после чего часть Б и часть А под действием пружины Г смыкаются своими концами.

Предмет изобретения.

Грузовая петля для подъемных меха-. низмов, отличающаяся тем, что захватная часть петли составлена из двух частей А и Б, присоединенных к поперечине вертлюга, из коих часть Б выполнена поворотной и снабжена плечом В, удержи- . ваемым пружиной Г.

К авторскому свидетвльству A. Б. Ружицкого %32697
