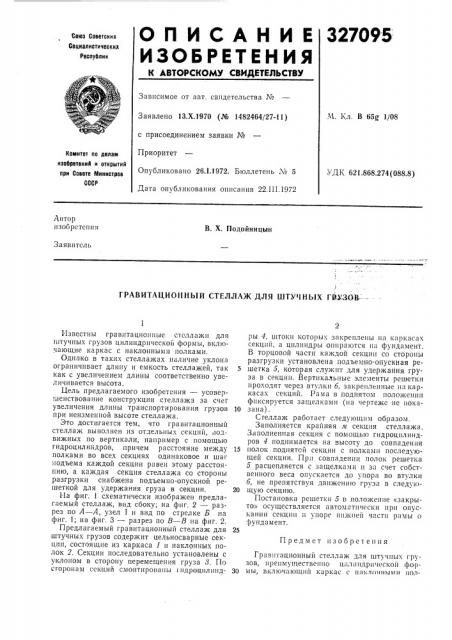

О П И С А Н И Е 327095

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Ч. Кл. В 65g 1/08

Заявлено 13,Х.1970 (№ 1482464/27-11) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий прн Совете Министров

СССР

Опубликовано 26.1.1972. Бюллетень ¹ 5

Дата опубликования описания 22.III. 1972

УДК 621.868.274(088.8) Лв fop изобретения

В. Х. Подойницын

Заявитель

ГРАВИТАЦИОННЫЙ СТЕЛЛАЖ ДЛЯ ШТУЧНЫХ ГРХЗОВ--Предмет изобретения

Известны гравитационные стеллажи для штучных грузов цилиндрической формы, вклю ающие каркас с наклонными полками.

Однако в таких стеллажах наличие уклона ограничивает длину и емкость стеллажей, так как с увеличением длины соответственно увеличивается высота.

Цель предлагаемого изобретения — усовершенствование конструкции стеллажа за счет увеличения длины транспортирования грузов при неизменной высоте стеллажа.

Это достигается тем, что гравитационный стеллаж выполнен из отдельных секций, 1одвижных по вертикали, например с помощью гидроцилиндров, причем расстояние между полками во всех секциях одинаковое и шаг подъема каждой секции равен этому расстоянию, а каждая секция стеллажа со стороны разгрузки снабжена подъемно-опускной решеткой для удержания груза в секции.

Иа фиг. 1 схематически изображен предлагаемый стеллаж, вид сбоку; на фиг. 2 — разрез по А — А, узел 1 и вид по стрелке Б на фиг. 1; на фиг. 3 — разрез по  — В на фиг. 2.

Предлагаемый гравитационный стеллаж для штучных грузов содержит цельносварные секции, состоящие из каркаса 1 и HBKJIQHI blx полок 2. Секции последовательно установлены с уклоном в сторону перемещения груза 8. По сгоронам секций смонтированы тидроцилиндры 4, штоки которых закреплены на каркасах секций, а цилиндры опираются на фундамент.

В торцовой части каждой секции со стороны разгрузки установлена подъемно-опускная ре5 щетка 5, которая служит для удержания груза в секции. Вертика.льные элементы решетки проходят через втулки б, закрепленные на каркасах секций. Рама в поднятом положении фиксируется защелками (на чертеже не нока10 зана) .

Стеллаж работает следующим образом.

Заполняется крайняя л секция стеллажа.

Заполненная секция с помощью гидроцилиндров 4 поднимается на высоту до совпадения

15 полок поднятой секции c IIoJIKailII послед1 ющей секции. При совпадении полок решетка

5 расцепляется с защелками и за счет собственного веса опускается до упора во втулки б, не препятствуя движению груза в следую20 щую секцию.

Постановка решетки 5 в положение «закрыто осуществляется автоматически при опускании секции и упоре нижней части рамы о фундамент.

Гразнтационный стеллаж для шту шых грузов, преимущественно цилиндрической фор30 мы, включающий каркас с наклонными нол327095

А-.A

Фиг.1 Узеп 7

Ви3Б

8-В

Составитель М. Персока

Текред 3. Тараненко

Корректоры; С. Сатагулова и Е. Усова

Редактор В. Новоселова

Заказ 628/6 Изд. № !53 Тираж 448 Подписное

11ПИИГ1И Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушскаи иаб., д. 4/5

Типографии, пр. Сапунова, 2 ками, отлича(ощийся тем, что, с целью усовершенствования кочструкции стеллажа за счег увеличения длины транспортирования грузов нрн неизменной высоте стеллажа, последний выполнен из отдельных секций, подвижных по вертикали, например с помощью гидроцнлнндров, причем расстояние между полками во всех секциях одинаковое и шаг подъема каждой секции равен этому расстоянию, а каждая секция стеллажа со стороны разгрузки снао5 жена подъемно-опускной решеткой для удержания груза в секции.
