Реферат

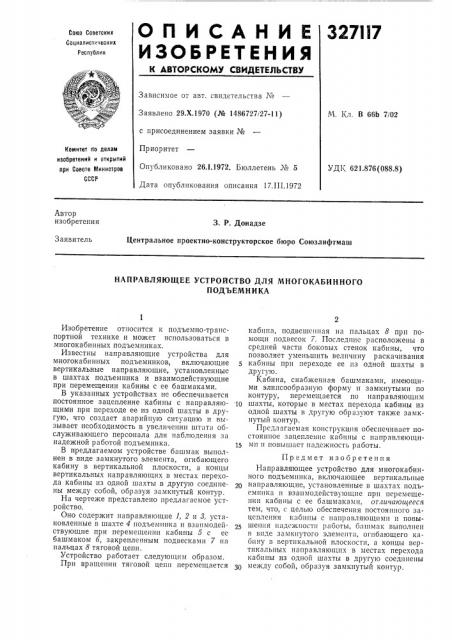

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

327II7

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29.Х.1970 (№ 1486727i27-11) с присоединением заявки №

Приоритет

Опубликовано 26.1.1972. Бюллетень № 5

Дата опубликования описания 17.П1.1972

М, Кл, В 66Ь 7i02

Комитет rro репам изобретений и открытий при Совете Министров

СССР

УДК 621 876(088.8) Автор изобретения

3. P Донадзе

Центральное проектно-конструкторское бюро Союзлифтмаш

Заявитель

НАПРАВЛЯЮЩЕЕ УСТРОЙСТВО ДЛЯ МНОГОКАБИННОГО

ПОДЪЕМН И КА

Изобретение относится к подъемно-транспортной технике и может использоваться в многокабинных подъемниках.

Известны направляющие устройства для многокабинных подъемников, включающие вертикальные направляющие, установленные в шахтах подъемника и взаимодействующие при перемещении кабины с ее башмаками.

В указанных устройствах не обеспечивается постоянное зацепление кабины с направляющими при переходе ее из одной шахты в другую, что создает аварийную ситуацию и вызывает необходимость в увеличении штата обслуживающего персонала для наблюдения за надежной работой подъемника.

В предлагаемом устройстве башмак выполнен в виде замкнутого элемента, огибающего кабину в вертикальной плоскости, а концы вертикальных направляющих в местах перехода кабины из одной шахты в другую соединены между собой, образуя замкнутый контур.

На чертеже представлено предлагасмое устройство.

Оно содержит направляющие 1, 2 и 8, установленные в шахте 4 подъемника и взаимодействующие при перемещении кабины 5 с ее башмаком б, закрепленным подвесками 7 на пальцах 8 тяговой цепи.

Устройство работает следующим образом.

При вращении тяговой цепи перемещается кабина, подвешенная на пальцах 8 прп помощи подвесок 7. Последние расположены в средней части боковых стенок кабины, что позволяет уменьшить величину раскачивания кабины при переходе ее из одной шахты в другую.

Кабина, снабженная башмаками, имеющими элипсообразную форму и замкнутыми по контуру, перемещается по направляющим

1п шахты, которые в местах перехода кабины из одной шахты в другую образуют также замкнутый контур.

Предлагаемая конструкция обеспечивает постоянное зацепление кабины с направляющи15 ми и повышает надежность работы.

Предмет изобретения

Направляющее устройство для многокабинного подъемника, включающее вертикальные направляющие, установленные в шахтах подьемника и взаимодействующие прп перемещении кабины с ее башмаками, отличающееся тем, что, с целью обеспечения постояшюго зацепления кабины с направляющими и повышения надежности работы, башмак выполнен в виде замкнутого элемента, огибающего кабину в вертикальной плоскости, а концы вертикальных направляющих в местах перехода кабины из одной шахты в другую соединены между собой, образуя замкнутый контур.,327117

Составитель В. Грицай

Техpeд 3. Тараненко

Корректор В. Жолудева

Редактор kl. Воликова

Типография, пр. Сапунова, 2

Заказ 640/4 Изд. № 155 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5
