Реферат

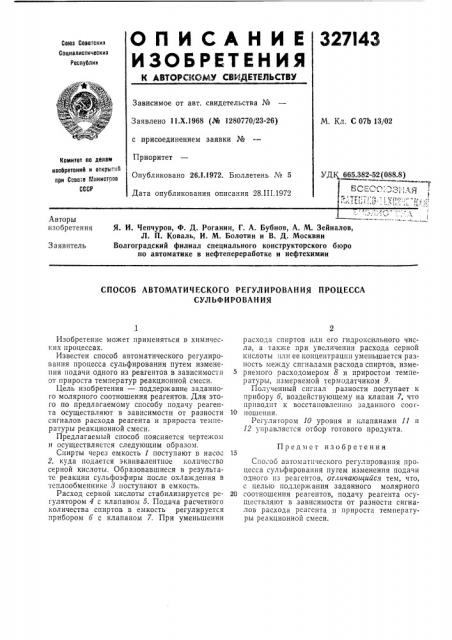

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

327l43

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.Х.1968 {М 1280770/23-26) с присоединением заявки №

Приоритет

Опубликовано 26Л.1972. Бюллетень № 5

Дата опубликования описания 28.Ш.1972

М, Кл. С 07Ь 13/02

Комитет по делам изобретений и открытий при Совете тйинистров

СССР

VllK 665,382.52 (088,8) Авторы изобретения

Я. И. Чепчуров, Ф. Д. Роганин, Г. А. Бубнов, А. М. Зейналов, Л. П. Коваль, И. М. Болотин и В. Д. Москвин

Волгоградский филиал специального конструкторского бюро по автоматике в нефтепереработке и нефтехимии

3 аявитель

СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА

СУЛЬФИРОВАН ИЯ

Изобретение может применяться в химических процессах.

Известен способ автоматического регулирования процесса сульфирования путем изменения подачи одного из реагентов в зависимости от прироста температур реакционной смеси.

Цель изобретения — поддержание заданного молярного соотношения реагентов. Для этого по предлагаемому способу подачу реагента осуществляют в зависимости от разности сигналов расхода реагента и прироста температуры реакционной смеси.

Предлагаемый способ поясняется чертежом и осуществляется следующим образом.

Спирты через емкость 1 поступают в насос

2, куда подается эквивалентное количество серной кислоты. Образовавшиеся в результате реакции сульфоэфиры после охлаждения в теплообменнике 3 поступают в емкость.

Расход серной кислоты стабилизируется регулятором 4 с клапаном 5. Подача расчетного количества спиртов в емкость регулируется прибором 6 с клапаном 7. При уменьшении расхода спиртов или его гидроксильного числа, а также при увеличении расхода серной кислоты пли ее концентрации уменьшается разность между сигналами расхода спиртов, измеряемого расходомером 8 и приростом температуры, измеряемой термодатчиком 9.

Полученный сигнал разности поступает к прибору 6, воздействующему на клапан 7, что приводит к восстановлешпо заданного соо г10 ношения.

Регулятором 10 уровня и клапанами 11 и

12 управляется отбор готового продукта.

Предмет изобретения

Способ автоматического регулирования процесса сульфирования путем изменения подачи одного пз реагентов, отличающийся тем, что, с целью поддержания заданного молярного

20 соотношения реагентов, подачу реагента осуществляют в зависимости от разности сигналов расхода реагента и прироста температуры реакционной смеси.
