Реферат



327302

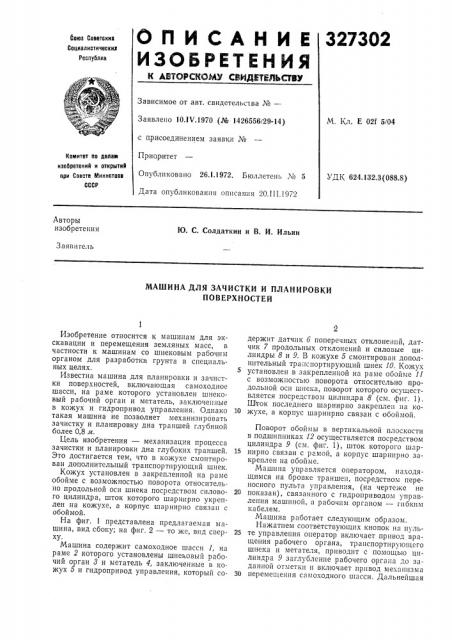

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВНДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

M. Кл. Е 02f 5/04

Заявлено 10.I V.1970 (№ 1426556/29-14) с присоединением заявки №

Приоритет

Опубликовано 26.1.1972. Бюллетень ¹ 5

Дата опубликования описания 20.III.1972

Комитет по делам изобретений и открытий при Совете тлинистоов

СССР

УДК 624.132.3(088.8) Авторы изобретения

Ю. С. Солдаткин и В. И. Ильин

Заявигель

МАШИНА ДЛЯ ЗАЧИСТКИ И ПЛАНИРОВКИ

ПОВЕРХНОСТЕЙ

Изобретение относится к машинам для экскавации и перемещения земляных масс, в частности к машинам со шнековым рабочим органом для разработки грунта в специальных целях.

Известна машина для планировки и зачистки поверхностей, включающая самоходное шасси, на раме которого установлен шнековый рабочий орган и метатель, заключенные в кожух и гидропривод управления. Однако такая машина не позволяет механизировать зачистку и планировку дна траншей глубиной более 0,8 м.

Цель изобретения — механизация процесса зачистки и планировки дна глубоких траншей.

Это достигается тем, что в кожухе смонтирован дополнительный транспортирующий шнек.

Кожух установлен в закрепленной на раме обойме с возможностью поворота относительно продольной оси шнека посредством силового цилиндра, шток которого шарнирно укреплен на кожухе, а корпус шарнирно связан с обоймой.

На фиг. 1 представлена предлагаемая машина, вид сбоку; на фиг. 2 — то же, вид сверху.

Машина содержит самоходное шасси 1, на раме 2 которого установлены шнековый рабочий орган 8 и метатель 4, заключенные в кожух 5 и гидропривод управления, который содержит датчик 6 поперечных отклонешш, дат чик 7 продольных отклонений и силовые цилиндры 8 и 9. В кожухе 5 смонтирован дополнительный тра спортирующий шнек 10. Кожух

5 установлен в закрепленной на раме обойме 11 с возможностью поворота относительно продольной оси шнека, поворот которого осуществляется посредством цилиндра 8 (см. фиг. 1).

Шматок последнего шарнирно закреплен на ко10 жухе, а корпус шарнирно связан с обоймой.

Поворот обоймы в вертикальной плоскости в подшипниках 12 осуществляется посредством цилиндра 9 (см. фиг. 1), шток которого шар15 нирно связан с рамой, а корпус шарнирно закреплен на обойме.

Машина управляется оператором, находящимся на бровке траншеи, посредством переносного пульта управления, (на чертеже не

20 показан), связанного с гидроприводом управления машиной, а рабочим органом — гибким кабелем.

Машина работает следующим образом.

Нажатием соответствующих кнопок на пуль25 те управления оператор включает привод вращения рабочего органа, транспортирующего шнека и метателя, приводит с помощью цилиндра 9 заглубление рабочего органа до заданной отметки и включает привод механизма

30 перемещения самоходного шасси. Дальнейшая

327302

Предмет изобретения

Составитель Л. Старосельская

Текред Л. Куклина Корректор A. Васильева

Редактор H. Воликова

Заказ 631/7 Изд. № 150 Тираж 448 Подписно"

ЦН1111П11 Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )K-35, Раушская наб., д. 4)5

Типографии, пр. Сапунова, 2 работа машины происходит в автоматическом режиме.

Грунт, срезаемый шнековым рабочим органом, имеющим правые и левые витки, перемещается в зону действия транспортирующего шнека, который, в свою очередь, подает грунт в лопастной метатель, осущсствляюгций выброс грунта на бровку траншеи.

Заданный угол наклона дна (в частном случае он может быть равен нулю) вдоль плани- 10 руемой траншеи и его горизонтальность в поперечном сечении траншеи обеспечивается (соответственно) датчиками 7 и б. В случае отклонения угла уклона дна траншеи от заданного, датчик б приводит в действие цилиндр 9, 15 который осуществляет в зависимости от характера отклонения подъем или опускание рабочего органа.

При нарушении горизонтальности дна в поперечном сечении траншеи датчик попереч- 20 ных отклонений приводит в действие цилиндр

8, который в заьисимости от характсра отклонения производит соответствующий поворот рабочего органа вокруг продольной оси транспортирующего шнека.

Машина для зачистки н планировки поверхностей, включающая самоходное шасси, на раме которого установлены. шнековый рабочий орган и метатель, заключенные в кожух, и гидропривод управления, отличающаяся тем, что, с целью механизации процесса зачистки и планировки дна глубоких траншей, в кожухе смонтирован дополнительный транспортирующий шнек, причем кожух установлен в закрепленной на раме обойме с возможностью поворота относительно продольной оси шнека посредством силового цилиндра, шток которого шарнирно закреплен на кожухе, а корпус шарнирно связан с обоймой.
