Предохранительная муфта
Иллюстрации
Реферат

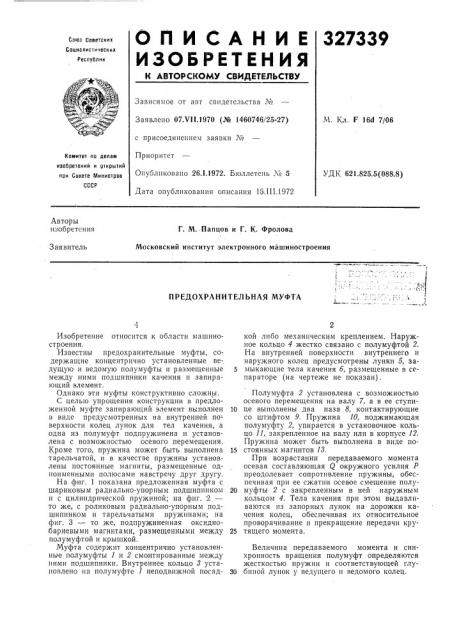

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
327339
Союз советских
Социалистических
Республик
Зависимое от авт свидетельства ¹
Заявлено 07 т/!!.1970 (№ 1460746/25-27) с присоединением заявки ¹
Приоритет
Опубликовано 26.1,1972. Бюллетень ¹ 5
Дата опубликования описания 1о.III.1972
М. Кл. F 164 7/06
Комитет по делам изобретений и открытий
УДК 621.825.5(088.8) при Совете Министров
СССР
Авторы изобретения
Г. М. Папцов и Г. К. Фролова
Московский институт электронного машиностроения
Заявитель
ПРЕДОХРАНИТЕЛЪНАЯ МУФТА
Изобретение относится к области машиностроения.
Известны предохранительные муфты, содержащие концентрично установленные ведущую и ведомую полумуфты и размещенные между ними подшипники качения и запирающий элемент.
Однако эти муфты конструктивно сложны.
С целью упрощения конструкции в предложенной муфте запирающий элемент выполнен в виде предусмотренных на внутренней поверхности колец лунок для тел качения, а одна из полумуфт подпружинена и установлена с возможностью осевого перемещения.
Кроме того, пружина может быть выполнена тарельчатой, и в качестве пружины установлены постоянные магниты, размещенные одноименными полюсами навстречу друг другу.
На фиг. 1 показана предложенная муфта с шариковым радиально-упорным подшипником и с цилиндрической пружиной; на фиг. 2— то же, с роликовым радиально-упорным подшипником и тарельчатыми пружинами; на фиг. 3 — то же, подпружиненная оксиднобариевыми магнитами, размещенными между полумуфтой и крышкой.
Муфта содержит концентрично установленные полумуфты 1 и 2 смонтированные между ними подшипники. Внутреннее кольцо 8 установлено па полумуфте 1 неподвижной посадкой либо механическим креплением. Наружное кольцо 4 жестко связано с полумуфтой 2.
На внутренней поверхности внутреннего и наружного колец предусмотрены лунки 5, за5 мыкающHe тела качения б, размещенные в сепараторе (на чертеже не показан).
Полумуфта 2 установлена с возможностью осевого перемещения на валу 7, а в ее ступи10 це выполнены два паза 8, контактирующие со штифтом 9. Пружина 10, поджимающая полумуфту 2, упирается в установочное кольцо 11, закрепленное на валу или в корпусе 12.
Пружина может быть выполнена в виде по15 стоянных магнитов 18.
При возрастании передаваемого момента осевая составляющая Q окружного усилия Р преодолевает сопротивление пружины, обеспечивая при ее сжатии осевое смещение полу20 муфты 2 с закрепленным в ней наружным кольцом 4. Тела качения при этом выдавливаются пз запорных лунок на дорожки качения колец, обеспечивая их относительное проворачивание и прекращение передачи «ру25 тящего момента.
Величина передаваемого момента и синхронность вращения полумуфт определяются жесткостью пружин и соответствующей глу30 биной лунок у ведущего и ведомого колец.
327339
Фиг. 1
Предмет изобретения
1. Предохранительная муфта, содержащая концентрично установленные ведущую и ведомую полумуфты и размещенные между ними подшипники качения и запирающий элемент, отличающаяся тем, что, с целью упрощения конструкции, запирающий элемент выполнен в виде предусмотренных на внутренней поверхности колец лунок для тел качения, а одна пз полумуфт подпружпнена и установлена с возможностью осевого перемещения.
2. Муфта по п. 1, отличающаяся тем, что пружина выполнена тарельчатой.
3. Муфта по п. 1, отличающаяся тем, что в качестве пружины установлены постоянные магниты, размещенные одноименными полюсами навстречу друг другу.
