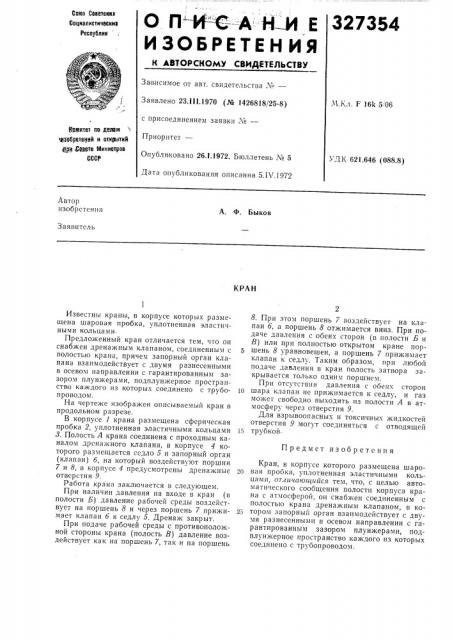

О П- И- :---:А- Н И Е изоьеитения

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

327354

Сова Советскими

Социалистические

Реслублии, Зависимое от авт. свидетельства ¹â€”

Заявлено 23.I! I.1970 (№ 1426818/25-8) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 26.I.1972. Бюллетень ¹ 5

Дата опубликования описания 5.IV.!972

М.Кл. I. 16k 5 06 йтнеитет ло делам чуаооретеиеи и открытий чцпи е>ееете министров

СССР ДК 621.646 (088,8) Автор изобретения

А, Ф. Быков

Заявитель

КРАН

Известны краны, в корпусе которых размещена шаровая пробка, уплотненная эластичными кольцами

Предложенный кран отличается тем, что он снабжен дренажным клапаном, соединенным с полостью крана, причем запорный орган клапана взаимодействует с двумя разнесенными в осевом направлении с гарантированным зазором плун>керами, подплунжерное пространство каждого из которых соединено с трубопроводом.

На чертеже изображен описываемый кран в продольном разрезе.

В корпусе 1 крана размещена сферическая пробка 2, уплотненная эластичными кольцами

3. Полость А крана соединена с проходным каналом дренажного клапана, в корпусе 4 которого размещается седло 5 и запорный орган (клапан) б, на который воздействуют поршни

7 и 8, в корпусе 4 предусмотрены дренажные отверстия 9.

Работа крана заключается в следующем.

При наличии давления на входе в кран (в полости Б) давление рабочей среды воздействует на поршень 8 и через поршень 7 при>кимает клапан б к седлу б. Дренаж закрыт.

При подаче рабочей среды с противоположной стороны крана (полость В) давление воздействует как иа поршень 7, так и на поршень

8, При этом поршень 7 воздействует на клапан б, а поршень 8 отжимается вниз. При подаче давления с обеих сторон (в полости Б и

В) или при полностью открытом кране поршень 8 уравновешен, а поршень 7 прижимает клапан к седлу. Таким образом, при любой подаче давления в кран полость затвора закрывается только одним поршнем.

При отсутствии давления с обеих сторон

1о шара клапан не прижимается к седлу, и газ может свободно выходить из полости А в атмосферу через отверстия 9.

Для взрывоопасных и токсичных жидкостей отверстия 9 могут соединяться с отводящей

15 трубкой.

Предмет изобретения

Кран, в корпусе которого размещена шаро2О вая пробка, уплотненная эластичными кольцами, отли тющийся тем, что, с целью автоматического сообщения полости корпуса крана с атмосферой, он снабжен соединенным с полостью крана дренажным клапаном, в ко25 тором запорный орган взаимодействует с двумя разнесенными в осевом направлении с гарантированным зазором плунжерами, подплунжерное пространство каждого из которых соединено с тр бопроводом.
