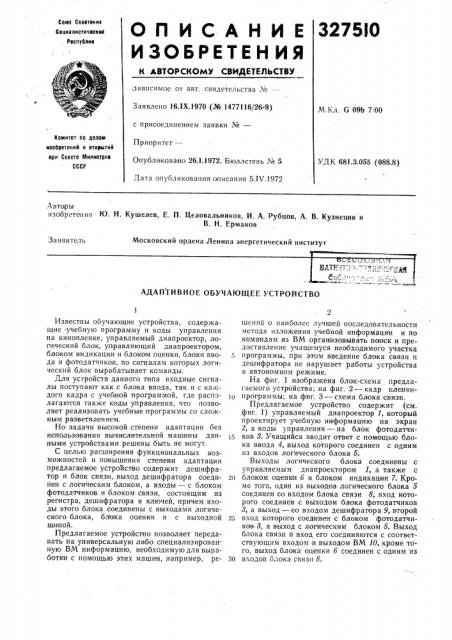

ОЛ ИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ зависимое от авт, свидетельства Л

Заявлено 16.IX.1970 (¹ 1477116/26-9) М.Кл. G 09b 7 00 с присоединением заявки №вЂ”

Конитет оо делаав изобретений и открытий ори Совете Министров

СССР

Приоритет ——

Опубликовано 26.1.1972. Бюллетень ¹ 5

УДК 681.3.055 (088.8) Дата опубликования описания 5.IV.1972

Авторы изобретения Ю. Н. Кушелев, Е. П. Целовальников, И. А. Рубцов, А. В. Кузнецов и

В. H. Ермаков

Заявитель

Московский ордена Ленина энергетический институт

АДАПТИВНОЕ ОБУЧАЮЩЕЕ УСТРОЙСТВО

20

30

Известны обучающие устройства, содержащие учебную программу и коды управления на кинопленке, управляемый диапроектор, логический блок, уп|равляющий диапроектором, блоком индикации и блоком оценки, блоки ввода и фотодатчиков, по сигналам которых логический блок вырабатывает команды.

Для устройств данного типа входные сигна-лы поступают как с блока ввода, так и с каждого кадра с учебной программой, где располагаются также коды управления, что позволяет реализовать учебные. программы со сложным разветвлением.

Но задачи высокой степени адаптации без использования вычисл ительной машины данными устройствами решены быть не могут.

С целью расширения функциональных возможностей и повышения степени адаптации предлагаемое устроиство содержит дешифратор и блок связи, выход дешифратора соединен с логическим блоком, а входы — с блоком фотодатчиков и блоком связи, состоящим из регистра, дешифратора и ключей, причем входы этого блока соединены с выходами логического блока, блока оценки и с выходной псиной.

Предлагаемое устройство позволяет передавать на универсальную либо специализированную ВМ информацию, необходимую для выработки с помощью этих машин, например, решений о наиболее лучшей последовательности метода изложения учебной информации и по командам из ВМ организовывать поиск и предоставление учащемуся необходимого участка программы, при этом введение блока связи и дешифратора не нарушает работы устройства в автономном режиме.

На фиг. 1 изображена блок-схема предлагаемого устройства; на фиг. 2 — кадр пленкипрограммы; на фиг. 3 — схема блока связи.

Предлагаемое устройство содержит (см. фиг. 1) управляемый диапроектор 1, который проектирует учебную информацию на экран

2, а коды управления — на блок фотодатчиков 8. Учащийся вводит ответ с помощью блока ввода 4, выход которого соединен с одним из входов логического блока 5.

Выходы логического блока соединены с управляемым диапроектором 1, а также с блоком оценки 6 и блоком индикации 7. Кроме того, один из выходов логического блока 5 соединен со входом. блока связи 8, вход которого соединен с выходом блока фотодатчиков

3, а выход — со входом дешифратора 9, второй вход которого соединен с блоком фотодатчиков 8, а выход с логическим блоком 5. Выход блока связи и вход его соединяются с соответствующим входом и выходом ВМ 10, кроме того, выход блока оценки 6 соединен с одним из входов блока связи 8.

327510

Кадр пленки-программы 11 (см. фиг. 2) содержит поле для учебной информ аци и 12, коды 18 для управления работой логического блока и коды 14 для управления работой блока связи.

Устройство работает следующим образом.

При отсутствии на данном кадре учебной программы кодов управления, по которым логический блок переходит на управление диапроекторами по командам с ВМ, сигналы с блока фотодатчиков 8 проходят через дешифратор 9 без изменения, и работа предлагаемого устройства не отличается от работы известных аналогичных устройств. При работе в комплексе с ВМ с блока фотодатчиков 8 в блок связи 8 поступают сигналы, по которым осуществляется запоминание в регистре блока

8 и нформации из логического блока 5 и блока оценок 6, Вычислительная машина про изводит обработку информации, поступающей с устройства и «в случае необходимости», передает на регистр блока связи 8 код команды, который на определенных кадрах учебной программы поступает на дешифратор 9.

В этом случае осуществляется поиск кадра с учебной информацией, код которого задан из вычислительной MBIIIIHHbt.

Блок связи 8 содержит (см. фиг. 3) регистр 15, в котором осуществляется оперативное хранение кодов, дешифратор 16 и ключи

17 — 21.

Блок связи работает следующим образом.

С блока фотодатчиков 8 на дешифратор 16 поступает код, по которому открывается один из ключей, и осуществляется запись информации в регистр 15, л ибо передача его на дешифратор 9, либо на ВМ. Через ключ 18 поступает, а через. ключ 19 передается информация на

ВМ. Поэтому, чтобы обеспечить обслуживание одной ВМ большого количества устройств данного типа, эти ключи управляются как по кодам с блока фотодатчиков 8 через дешифратор 16, так и от ВМ. Остальные ключи управляются только по сигналам с блока фотодатчиков 8 через дешифратор 16.

5 Обучающее устройство после обращения к

ВМ по коду на кинопленке может опять обратиться к ней только в двух случаях, если на следующем кадре имеется опять код, разрешающий обращение к ВМ, либо из ВМ постуlo пил код, разрешающий при следующем ответе ввести информацию в ВМ. Если такой код из

ВМ повторяется, то данное обучающее устройство при каждом ответе обращается к ВМ.

Если этот код не принят в обучающее устрой15 ство, то оно перейдет в режим автономной работы до поступления следующего кода разрешения с киноленты, т. е. в пределах, задаваемых кодом на кинопленке, регулируют участки автономной работы. Если необходимо

20 обработать часть участка или весь участок учебной программы необходимо после каждого обращения выдавать код для разрешения поступления следующей заявки в ВМ.

Предмет изобретения

Адаптивное обучающее устройство, содержащее киноленту с кадрами учебной информации и кодами управления, управляемый диапроектор, соединенный с выходом логичезп ского блока, экран, блок фотодатчиков, связанный с блоком ввода индикации и оценки, птлича ощееся тем, что, с целью расширения функциональных возможностей устройства и повышения степени адаптации устройства, оно з5 содержит дешифратор и блок связи, выход дешифратора соединен с логическим блоком, а входы — с блоком фотодатчиков и блоком связи, состоящим из регистра, дешифратора и ключей, причем входы этого блока соедiHHBHbl ю с выходами логического блока, блока оценки и с выходной шиной.

327о10

9ЪГ 1 юг 2

Фиг 5
