Сепаратор для серебряно-цинковой батар^етт" резервного типа

Иллюстрации

Показать все

Реферат

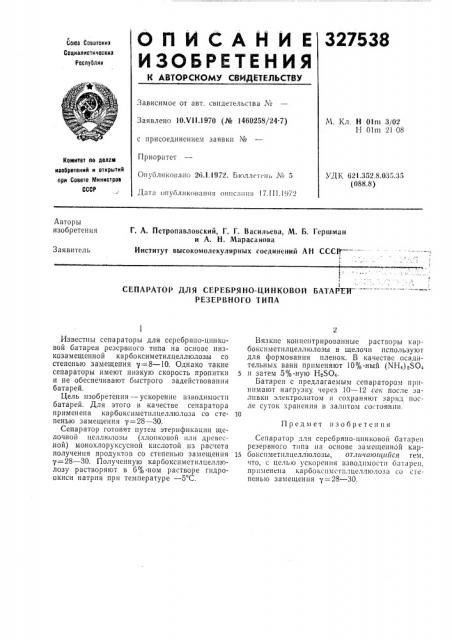

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

327538

Союз Советскик

Соаиглистическив

Республик

Зависимое от авт. свидетельства М

Заявлено 10.У11.1970 (№ 1460258/24-7) М. Кл. Н 01m 3/02

H 01m 21 08 с присоединением заявки Я

Приоритет

Комитет по делом изобретений и открытий при Совете Министров

СССР

Опубликоьаио 26.1.1972. Бк1ллет.-иь № 5

> Д1 621.352,8.03;,.35 (088.8) Дата опубликования описания 17.111.1972

Авторы изобретения

Г. А. Петропавловский, Г. Г. Васильева, М. Б. Гершман и А. H. Марасанова

Институт высокомолекулярных соединений AH СССЦ

Заявитель

СЕПАРАТОl ДЛЯ СЕРЕБРЯНО-ЦИНКОВОЙ БАТАРЕИ

РЕЗЕРВНОГО ТИПА

Предмет изобретения

Известны сепараторы для серебряно-цинковой батареи резсрвного типа на основе пизкозамещенной карбоксиметилцеллюлозы со степенью замещения у=8 — 10. Однако такие сепараторы имеют низкую скорость пропитки и не обеспечивают быстрого задействования батарей.

Цель изобретения — ускорение взводимости батарей. Для этого в качестве сепаратора применена карбоксиметилцеллюлоза со степенью замещения у=28 — 30.

Сепаратор готовят путем этерификации щелочной целлюлозы (хлопковой или древесной) монохлоруксусной кислотой из расчета получения продуктов со степенью замещения у=28 — 30. Полученную карбоксиметилцеллюлозу растворяют в 6%-ном растворе гидроокиси натрия при температуре — 5 С.

Вязкие концентрированные растворы карбоксиметилцеллюлозы в щелочи используют для формования пленок. В качестве осадительных ванн применяют 10%-ный (NH<)

Батареи с предлагаемым сепаратором принимают нагрузку через 10 — 12 сек после заливки электролитом и сохраняют заряд после суток . ранения в залитом состоянии, 10

Сепаратор для серебряно-цинковой батареи резервного типа на основе замещенной кар15 боксиметилцеллюлозы, от.тичатощ шся тем, ITo, с целью ускорения взводимости батареи, применена карбоксимстилцеллюлоза со степенью замещения у=28 — 30.
