Реферат



327627

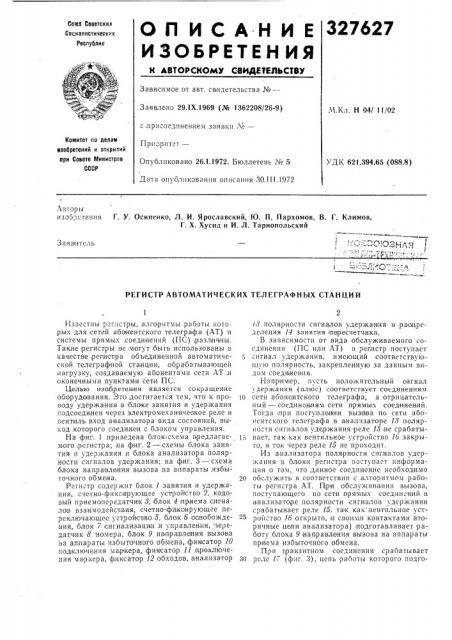

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

Сок|а Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено 29.1Х.1969 (№ 1362208/26-9),Ч.К.1. Н 041 11/02 с,присоединением заявки М—

Комитет по делам изобретений и открытий при Совете Министров

Ссср

Hpttc»p,it T: т

Опубликовано 26.I.1972. Бюллетень № 5

Дата опубликования описания 30,111.1972

УДК 621.394.65 (088.8) Автор bl изобретения Г. У. Осипенко, Л. И. Ярославский, Ю. П. Пархомов, В. Г. Климов, Г. Х. Хусид и И. Л. Тарнопольский

| т|;. «|

1 ." . »» «и

3 а я BI! TC.1 ь

РЕГИСТР АВТОМАТИЧЕСКИХ ТЕЛЕГРАФНЫХ СТАНЦИЙ

Изве«:тны peBltcTpbt«а.1горитмы .p300Tbl hoToрых для сетей абонентского телеграфа (AT) и системы прямых .соединений (ПС),раз.лиричны.

Такие регистры не могут быть использованы в качестве регистра объединенной автоматиче- 5 ской телеграфной станции, обрабатывающей нагрузку, создаваемую аоонентами сети AT,è оконечными пунктами сети ПС.

Целью изобретения является сокращение оборудования. Это достигаетгя тем, что к проводу удержания в блоке занятия и удержания подсоединен через электромеханическое реле и вентиль вход анализатора вида состояний, выход.которого соединен с блоком управления.

На фиг. 1 приведена блок-схема предлагаемого регистра;,на .фиг. 2 — схемы блока занятия и удержания и блока анализатора полярности сигналов удержания; на фиг. 3 — схема блока направления вызова на аплтараты,избыточного обмена. 20

Регистр содержит блок 1 занятия и удержания, счетно-фиксирующее уctpoHicTBQ 2, кодовый приемопередатчик 8,;блок 4 приема .сигнаIoIB взаимодействия, счетно-.фикоирующее .переключающее устройство 5, блок 6 освобожде- 25 ния, блок 7 сигнализации .и управления, |передатчик 8 номера, блок 9 направления вызова на аппараты избыточно|го обмена, фик|сатор 10 подключения»aip xepa, фиисатор 11 .проключения маркера, фиксатор 12 обходов, анализатор

М полярности сигналов удержания и распределения И занятия |пе|рвсчетчика.

В зависимости от вида обслуживаемого соединения (ПС или AT) в регистр поступает .-игнал удержания, имеющий соответствую|цую полярность, закрепленную за данным видом "îåäèíåíèÿ.

Например, пусть положительный сигнал держания (плюс) соответствует соединениям сети абонентского телеграфа, а отрицательный — соединениям сети прямых соединений.

Тогда .пр.и поступлвн|ии вызова по сети абонентского телеграфа в анализаторе 18 полярности сигналов удержания, реле 15 не срабатывает, так как вентильное устройство 16 закрыто, и -,ок через. реле 15 не проходит.

Из анализатора полярности сигналов удержания в олоки регистра поступает информация î том, iTo,данное соединение необходимо обслужить в соответствии с алгоритмом работы регистра AT. При обслужива нип вызова, поступающего по сети прямых соединений в анализаторе полярности сигналов удержания срабатывает реле 15, так как вентильное устройгтво 16,открыто,,и своими контактами вторичные,цвпи анализатора) подготавливает работу блока 9 направления вызова на аппараты приема избыточного обмена.

При т|ранзит.ном соединении сраоатывает реле 17 (ф»иг. 3), цепь раооты которого подго.327627 товлена контактами .реле 15. П ри занятости каналов в основном и обходных направлениях по сигналу, поступающему,из блока,4 преема сигналов взаимодействия, срабатывает, реле .18 и блокируется собственными контактами. Реле 18 включает реле 19, которое срабатывает с временем замедления, |необходимым для освобождения маркера группового искания.

После срабатывания .реле 19 реле 18 отпускает. Восстанавливается цепь занятия маркера группового искания, а из схемы кодового цриемопередатчика 8 передастся:в схему маркера группового искания информация о направлвнии:вызава .на аппараты приема избыточного т ра1нзитного обмена, подготовленная кантактами реле 19.

При .входящем соединении схема работае аналогично с той лишь .разницей, что при занятости выходов в требуемом направлениями реле 18 работает через контакты реле 15. При обслуживании исходящего соединения ПС информация о тарифной зо не регистром не подается. В этом случае.кантактами реле 15 к кодовому,приемопередатчику 8 подключается реле 20, которое своими контактами (на схеме не показано) обрывает, цепи, передачи,информации о тар и фной зоне в схему шнурового комплекта.

Счетно-фиксирующее устройство 2, запуска емое анализатором 18 полярности сигналов удержания, перед попыткой установления соединения к аппаратам избыточного обмена отключает, а после, попытки установления соединения к аппаратам, избыточного обмена подключает .блок б освобождения к блоку 4 пр иема сигналов вза имодейетвия. Контакты реле этого счетно-фиксирующего устройства на схеме не показаны.

При установлении соединения AT реле !5 (фиг. 3) не срабатывает. Поэтому:в случае занятости каналов в требуемом основном и 0()ходных направлениях абонент получает сигнал занятости, и регистр освобождается. Счетнофиксирующее устройство 5 принимает и заполняет номер вызываемого абонента.

Кодовый приемопередатчик обсспсчнвасг связь регистра с маркерами ступеней .искания, получая и передавая необходимую информацию. О н передает е маркеры информацию о требуемом,направлении (исходящее, транзитное, местное), о категорийности (обычное, срочное) соединения и при:входящем и местном соединении о номере блока АИ, в который включен:вызываемый абонент. Из маркера в кодовый приемопередатчик поступают сигналы о готовности маркера к,приему.информации о номере направления. При помощи Олока 1 регистр подключается к пересчетчику.

Передатчик номера в регистре вызывающий 5 станции:передает.весь шестизначный номер регистру вызываемой станции.

Фиксатор 10 фиксирует подключ ние маркеров ступеней искания к регистру, фиксатор 11 — проключение маркеров и ступеней

20 пскавня соеди|нения, фиисатар !2 — — проключецие соединения в обходном направлении.

На плате улравлен ия предусматривается контроль длительности отдельных этапов работы приборов искания, а также подключение

25 испытателя регистра.

Лнализатор полярности сигналов удержания управляет работой .распределителя занятия пересчетчика, который в зависимосги от вида

Обслуживаемого соединения передает соответ00 ствуK)lgv)o информацию в пересчетчик регистра.

Таким ооразом, анализатор полярности сигналов удержания, изменяет алгоритм работы регистра в зависимости от,вида обслуживае:35 мого соединения.

Пред м ст изобретения

Регистр автоматических телеграфных стан40 цнй, содержащий блок занягия и удержания, счетно-фиксирующую схему и блок упра влсния, отличаюи(ийся тем, что, с целью сокращения оборудования, к проводу удержания в блоке занятия и удержания подсоединен через

45 электромеха ническое.реле и вентиль вход анализатора вида состояний,,выход которого «Оединен с блоком управления.

327627

1 ю!!

/д

-1

20 (-)

| ! г

Г

Рыг,Т

Составитель А. джерман

Текред 3. Тараненко

Ко р ректор И. Шевченко

Редактор Т. Юрчикова

Областная типография Костромского прав.яения по печати

Зак,аз 932 Изд. № 138 Тира к 448 Поти;ясное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
