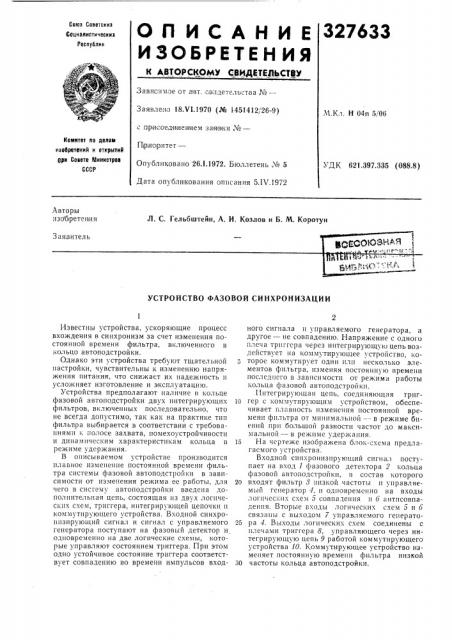

Союз Советсккз

О П И С А Н И Е 327633

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от акант. овидетельства ¹-Cogvaascv vecssx

Республик

М.Кл. Н 04п 5/06

Зая,влено 18.Ч1.1970 (№ 1451412, 26-9) JpiH oединен ием 33IHIBки X<2—

Комитет ио делам изобретеиий к открытий рви Совете Мииистрав

СССР

П р иар итет—

Опубликовано 26.1.1972. Бюллетень ¹ 5

Дата опубликования описания 5.IV.1972

УДК 621.397.335 (088.8) Авторы изо б,р етения

Л. С. Гельбштейн, А. И. Козлов и Б. М. Коротун

Зая,воитель

ggpgQOsHAR -.зт

УСТРОЙСТВО ФАЗОВОЙ СИНХРОНИЗАЦИИ

Известны устройства, ускоряющие процесс вхождения в синхронизм за счет изменения постоянной времени фильтра, вкл|оченно "o в кольцо а втоподстрой ки.

Однако эти устройства требуют тщательной настройки, чувствительны к изменению напряжения питания, что снижает их надежность и усложняет изготовление и эксплуатацию.

Устройства предполагают наличие в кольце фазовой автоподстройки двух интегрирующих фильтров, включенных последовательно, что не всегда допустимо, так как на практике тип фильтра выбирается в соответствии с требованиями к юлосе захвата, помехоустройчивости и динамическим характеристикам кольца в режиме удержания.

В описываемом устройстве производится плавное изменение постоянной времени фильтра системы фазовой автоподстройки в зависимости от изменения режима ее работы, для чего в систему автоподстройки введена дополнительная цепь, состоящая из двух логических схем, триггера, интегрирующей цепочки и коммутирующего устройства. Входной синхронизирующий сигнал и сигнал с управляемого генератора поступают на фазовый детектор и одновременно на две логические схемы, которые управляют состоянием триггера. При этом одно устойчивое состояние триггера соответствует совпадению во времени импульсов входного сигнала и управляемого генератора, а другое — не совпадению. Напряжение с одного плеча триггера через интегрирующую цепь воздействует на коммутирующее устройство, которое коммутирует один илн несколько элементов фнльгра, изменяя постоянную времени последнего в зависимости от режима работы кольца фазовой автоподстройкн.

Интегрирующая цепь, соединяющая трнг10 гер с коммутирующим устройством, обеспечивает плавность изменения постоянной времени фильтра от минимальной — — в режиме биений при большой разности частот до максимальной — в режиме удержания.

15 На чертеже изображена блок-схема предлагаемого устройства.

Входной синхроннзпрующий сигнал поступает на вход 1 фазового детектора 2 кольца фазовой автоподстройки, в состав которого

20 входят фильтр 8 низкой частоты и управляемый генератор 4, и одновременно на входы логических схем 5 совпадения и 6 антнсовпадения. Вторые входы логических схем 5 и 6 связаны с выходом 7 управляемого генерато25 ра 4. Выходы логических схем соединены с плечами триггера 8, управляющего через интегрирующую цепь 9 работой коммутирующего устройства 10. Коммутирующее устройство Н3меняет постоянную времени фильтра низкой

30 частоты кольца автоподстройкн.

327633

Предмет изобретения

Составитель П. Хромышев

Редактор T Юрчнкова Тскред 3. Тараненко Копрек гор Л. ЦарькоГвг

Заказ 944 Изд М 137 Тираж 448 11одписпос

ЦНИИПИ Комигетг ио делам изобретений и огкрытнгг прн Совете л1иимстров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Областная типопрафпя Vo."Tðñìñêîão управления Ilo и чати

Устройство работает следующим образом.

В режиме захвата текущая разность фаз входного сигнала и сигнала управляемого генератора непрерывно меняется. В случае совпадения во времени импульсов входного сигнала и импульсов управляемого генератора сигнал появляется на выходе схемы совпадения, в противном случае — на выходе схемы антисовпадения. В зависимости от того, на выходе какой из этих схем появляется сигнал, триггер устанавливается в одно из двух устойчивых состояний. 11огда сигнал присутствует на выходе схемы совпадения, напряжение с триггера, поступая через интегрирующуго цепь на коммутирующее устройство, вызывает его срабатывание. Коммутирующее устройство представляет собой обычный ключ, обеспечивающий при срабатывании увеличение постоянной времени фильтра путем изменения величины одного или нескольких его элементов, например путем подключения параллельно емкости фильтра дополнительной емкости.

Интегрирующая цепь обеспечивает плавность изменения постоянной времени фильтра при втягивании системы фазовой автоподстройки в синхронизм. Для этого инерционность интегрирующей цепи выбирается такой, чтобы импульсы малой длительности, образующиеся на триггере в режиме, далеком от синхронизма, полностью подавлялись и постоянная времени фильтра была минимальной.

При приближении к синхроннзму длительность совпадений указанных импульсов возрастает, длительность выходных импульсов триггера увеличивается и они, воздействуя на коммутирующее устройство, коммутируют постоянную времени фильтра, повышая ее до MBKсимального значения на соответствующие пнтервалы времени. С приближением к синхронному режиму эти интервалы возрастают и, следовательно, эквивалентная постоянная времени фильтра низкой частоты плавно увеличивается. Это приводит к плавному повышению помехоустойчивости кольца автоподстройки при приближении к синхронному режиму и повышает тем самым надежность захвата. В режиме удержания постоянная времени фильтра низкой частоты постоянна и максимальна.

Внешние синхронизирующие импульсы, поступающие на логические схемы, имеют малую длительность. Импульсы с выхода управляемого генератора имеют прямоугольную форму.

Длительность этих импульсов выбирается, исходя из требуемой степени плавности регулировки постоянной времегги фильтра. Уменьшение длительности импульсов ограничено величиной установившейся остаточной разности фаз, т. е. точностью работы системы автоподстройки.

Устройство фазовой синхронизации, содержащее управляемый генератор с цепью автоматической подстройки фазы по входному синхронизирующему сигналу, состоящей из фазового детектора и фильтра нижних частот, отличающееся тем, что, с целью сокращения времени вхождения в синхронизм, ко входу фазового детектора подкл1очены входы схем совпадения и антисовпадения, на вторые входы которых подан сигнал с выхода управляемого генератора, а выходы которых подключены к триггеру, сигнал с которого через интегрирующую цепь подан на блок коммутации, соединенный с фильтром нижних частот.
