Реферат



Союз Советских

Социалистических

Республик

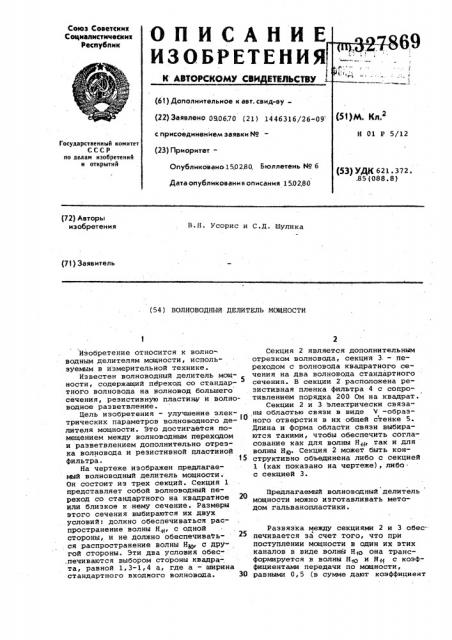

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ

-7369 (6t) Дополнительное к авт. свид-ву(22) Заявлено 0906.70 (21) 14 46316/26-09 с присоединением заявки № (23) ПриоритетР 5/12

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано1502.80, Бюллетень ¹ 6

Дата опубликован и я описания 1502,80

621 ° 372.

88.8) (72) Авторы изобретения

В ° Н. Усорис и С.Д. Шулика (71) Заявитель (54) ВОЛНОВОДННЯ ДЕЛИТЕЛЬ МОЩНОСТИ

Изобретение относится к волноводным делителям мощности, используемым в измерительной технике.

Известен волноводный делитель мощности, содержащий переход со стандар5 тного волновода на волновод большего сечения, резистивную пластину и волноводное разветвление °

Цель изобретения — улучшение электрических параметров волноводного де:io лителя мощности. Это достигается помещением между волноводным переходом и разветвлением дополнительно отрезка волновода и резистивной пластиной фильтра. 15

На чертеже изображен предлагаемый волноводный делитель мощности.

Он состоит из трех секций. Секция 1 представляет собой волноводный переход со стандартного на квадратное 20 или близкое к нему сечение. Размеры этого сечения выбираются их двух условий: должно обеспечиваться распространение волны Ни, с одной стороны, и не должно обеспечиваться распространение волны Н, с другой стороны. Эти два условия обес.печиваются выбором стороны квадрата, равной 1,3-1,4 а, где а — ширина стандартного входного волновода. 30

Секция 2 является дополнительным отрезком волновода, секция 3. - переходом с волновода квадратного сечения на два волновода стандартного сечения. В секции 2 расположена резистивная пленка фильтра 4 с сопротивлением порядка 200 Ом на квадрат.

Секции 2 и 3 электрически связа" ны областью связи в виде V -образного отверстия в их общей стенке 5.

Длина и форма области связи выбираются такими, чтобы обеспечить согласование как для волны НН, так и для волны Но. Секция 2 может быть конструктивно объединена либо с секцией

1 (как показано на чертеже), либос секцией 3.

Предлагаемый волноводный делитель мощности можно изготавливать методом гальванопластики.

Развязка между секциями 2 и 3 обес печивается за счет того, что при поступлении мощности в один их этих каналов в виде волны Н1о она трансформируется в волны Н о и Ни с коэффициентами передачи по мощности, равными 0,5 (в сумме дают коэффициент

327869

Составитель A. Горбачев

Редактор Е. Зеленцова Техред Н.Бабурка Корректор Г. Решетник

Заказ 9583/50 Тираж 844 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул, Проектная, 4 передачи в секцию 2, равный единице).

В дальнейшем волна Й поглощается в реэистивной пленке, так как секция

3, с одной стороны, представляет собой 3 — дб-ный синфазный делитель мощности для волны Н О, трансформнрующейся в секции 2 в синфазные вол. ны на выходах с коэффициентом передачи 0,5, с другой стороны, - трансформатор волны Н в секции 2 в противофаэные волны Н с на выходах (см. авт. св ° 9 198418).

Формула изобретения

Волноводный делитель мощности, содержащий переход со стандартного волновода на волновод большего сечения, резистивную пластину и волноводное разветвление, отличающийся тем, что, с целью улучшения электрических параметров, меж. ду упомянутым волноводыым переходом и разветвлением дополнительно помещен отрезок волновода с реэистивной пластиной фильтра.
