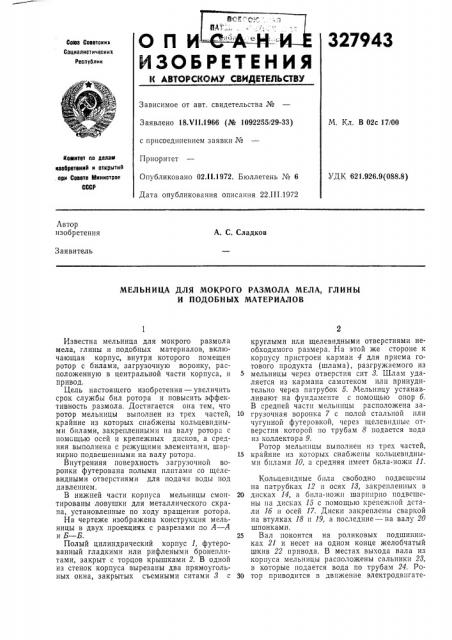

МЕЛЬНИЦА ДЛЯ МОКРОГО РАЗМОЛА МЕЛА, ГЛИНЫ

И ПОДОБНЫХ МАТЕРИАЛОВ

Известна мельница для мокрого размола мела, глины и подобных материалов, включающая корпус, внутри которого помещен ротор с билами, загрузочную воронку, расположенную в центральной части корпуса, и привод.

Цель настоящего изобретения — увеличить срок службы бил ротора и повысить эффективность размола. Достигается она тем, что ротор мельницы выполнен из трех частей, крайние из которых снабжены кольцевидными билами, закрепленными на валу ротора с помощью осей и крепежных дисков, а средняя выполнена с режущими элементами, шарнирно подвешенными на валу ротора.

Внутренняя поверхность загрузочной воронки футерована полыми плитами со щелевидными отверстиями для подачи воды под давлением.

В нижней части корпуса мельницы смонтированы ловушки для металлического скрапа, установленные по ходу вращения ротора.

На чертеже изображена конструкция мельницы в двух проекциях с разрезами по А — А и Б — Б.

Полый цилиндрический корпус 1, футерованный гладкими или рифлеными бронеплитами, закрыт с торцов крышками 2. В одной из стенок корпуса вырезаны два прямоугольных окна, закрытых съемными ситами 8 с круглыми иг,и щелевидными отверстиями необходимого размера. На этой же стороне к корпусу пристроен карман 4 для приема готового продукта (шлама), разгружаемого из мельницы через отверстия сит 8. Шлам удаляется из кармана самотеком или принудительно через патрубок б. Мельницу устанавливают на фундаменте с помощью опор б.

В средней части мельницы расположена за10 грузочная воронка 7 с полой стальной или чугунной футеровкой, через щелевидные отверстия которой по трубам 8 подается вода из коллектора 9.

Ротор мельницы выполнен из трех частей, 15 крайние из которых снабжены кольцевидными билами 10, а средняя имеет била-ножи 11.

Кольцевидные била свободно подвешены на патрубках 12 и осях 18, закрепленных в

20 дисках 14, а била-ножи шар ирно подвсшсны на дисках 15 с помощью крепежной детали 1б и осей 17. Диски закреплены сваркой на втулках 18 и 19, а последние — на валу 20 шпонками.

25 Вал покоится на роликовых подшипниках 21 и несет на одном конце желобчатый шкив 22 привода. В местах выхода вала из корпуса мельницы расположены сальники 28, в которые подается вода по трубам 24. Ро30 тор приводится в движение электродвпгате327943 бил и o."ië-поудлиняет межмельницы дек недробнмым тех, ологическп

A-A

Составитель И. Калмыкова

Техред 3. Тараненко

Корректор О. Волкова

Редактор E. Федотов

ЦНИИПИ Заказ 1184, 3 Изд. № 191 Тираж 448

Подписное

Типография, пр. Сапунова, 2 лем 25 через клнноременную передачу. Скорость вращения ротора 200 — 500 об/мин. В крепежных дисках 14 вы юлнены семидесятистомиллиметровые отверстия 26.

При вращении ротора била-ножи дробят исходное сырье до крупности 50 — 70 им. Затем груборазмолотый материал под действием вакуума поступает из отделения С в отделение В, где измельчается кольцевидными билами до неооходимой крупности, после чего выгружается через отверстия опт в карман.

Недробимые предметы оседают на дне корпуса или забрасываются ротором в ловушки 27.

Оси, крепежные детали, кольцевидпые бпла и била-ножи — съемные, легко заменяемые при ремонте.

Изготовление кольцевндных ж и из маргапцовистой стали ремонтный период мельницы.

Предлагаемая конструкция лает ее менее чувствительной предметам, долговечнее и более эффективной.

Предмет изобретения

1. Мельница для мокрого размола мела, глины и подобных материалов, включающая корпус, внутри которого помещен ротор с билами, загрузочную воронку, расположенную в центральной части корпуса, и привод, отличающаяся тем, что, с целью увеличения

10 срока службы бил ротора, повышения эффективности размола, ротор мельницы выполнен из трех частей, крайние из которых снабжены кольцевидными билами гладкого или рифленого профиля, закрепленными на валу ротора с помощью осей и крепежных дисков, а средняя выполнена с режущими элементами, шарнирно подвешенными на валу ротора.

2. Мельница по п. 1, отличающаяся тем, что внутренняя поверхность загрузочной ворошси футерована полыми плитами со щелевидными отверстиями для подачи воды под давлением.

3. Мельница по п. 1, отличающаяся тем, что и нижней части корпуса смонтированы ловушки для металлического скрапа, установлен-IBID по ходу вращения ротора.
