Класс 13а, ЗЬ

Хо 32795

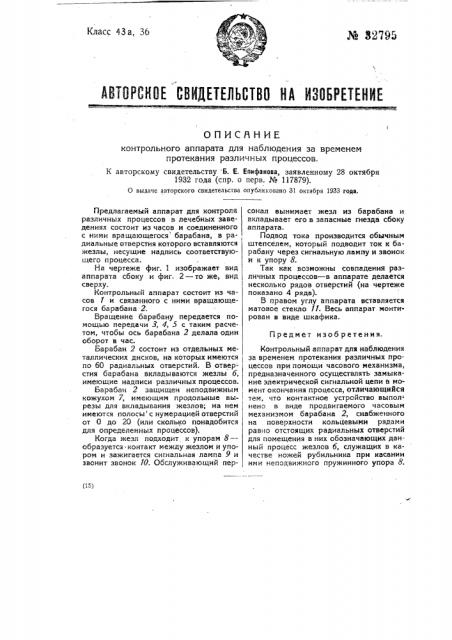

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСННИЕ контрольного аппарата для наблюдения за временем протекания различных процессов.

К авторскому свидетельству Б. Е. Епифанова, заявленному 28 октября

1932 года (спр. о перв, ¹ 117879).

0 выдаче авторского свидетельства опубликовано 31 октября 1933 года.

Предмет изоб ретения.

Предлагаемый аппарат для контроля различных процессов в лечебных заведениях состоит из часов и соединенного с ними вращающегося барабана, в радиальные отверстия которого вставляются жезлы, несущие надпись соответствующего процесса.

На чертеже фиг. 1 изображает вид аппарата сбоку и фиг. 2 — то же, вид сверху.

Контрольный аппарат состоит из часов 1 и связанного с ними вращающегося барабана 2.

Вращение барабану передается помощью передачи 3, 4, 5 с таким расчетом, чтобы ось барабана 2 делала один оборот в час.

Барабан 2 состоит из отдельных металлических дисков, на которых имеются по 60 радиальных отверстий. В отверстия барабана вкладываются жезлы б, имеющие надписи различных процессов. 1

Барабан 2 защищен неподвижным кожухом 7, имеющим продольные вы-! резы для вкладывания жезлов; на нем имеются полосы с нумерацией отверстий от 0 до 20 (или сколько понадобится для определенных процессов).

Когда жезл подходит к упорам 8— образуется: контакт между жезлом и упором и зажигается сигнальная лампа 9 и звонит звонок 10. Обслуживающий персонал вынимает жезл из барабана и вкладывает его в запасные гнезда сбоку аппарата.

Подвод тока производится обычным штепселем, который подводит ток к барабану через сигнальную лампу и звонок и к упору 8.

Так как возможны совпадения различных процессов — в аппарате делается несколько рядов отверстий (на чертеже показано 4 ряда).

В правом углу аппарата вставляется матовое стекло 11. Весь аппарат монтирован в виде шкафика.

Контрольный аппарат для наблюдения за временем протекания различных процессов при помощи часового механизма, предназначенного осуществлять замыкание электрической сигнальной цепи в момент окончания процесса, отличающийся тем, что контактное устройство выпол= нено в виде продвигаемого часовым механизмом барабана 2, снабженного на поверхности кольцевыми рядами равно отстоящих радиальных отверстии для помещения в них обозначающих данный процесс жезлов б, служащих в качестве ножей рубильника при касании ими неподвижного пружинного упора 8.

Ы ввторсвоиу свидетельству B. Е. Епифанов ¹ 32795

Эксперт Е. И. Зиков
