Полимерная композиция
Патент 328145
Классы МПК
Полимерная композиция
Иллюстрации
Реферат
.-< i,< °, ., а

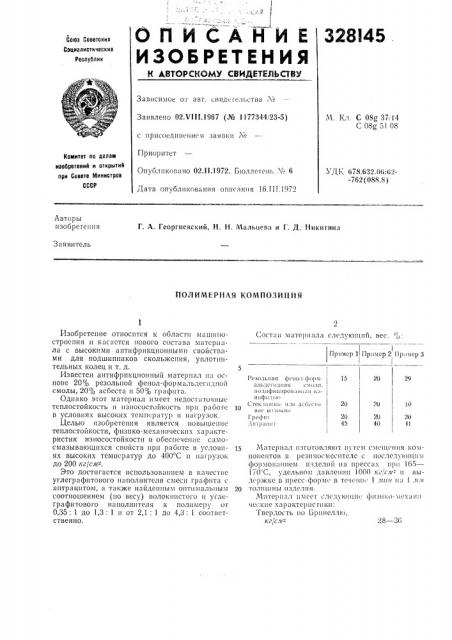

ОПИ<САЙИЕ
ИЗОБРЕТЕНИЯ боюэ Советских
Социалистических
Республик
Зависимое or авт. свидетельства Л
Заявлено 02Х!11.1967 (№ 1177344/23-5) М. Кл. С 08g 37 14
С 08о 51 08
Комитет па делам ивобретеиий и открытий при Совете Министров
СССР
Опубликог,ано 02.11.1972. Бюллетень ЛЪ 6
УДК 678.632.06:62-762 (088.8) Дата опубликоваштя описания 16.111,1972
Авторы изобретения
Г. А. Георгиевский, H. H. Мальцева и Г. Д. Никитина
Заявитель
ПОЛИМЕРНАЯ КОМПОЗИЦИЙ!
Пример 1, Пример 2 Пример 3 !
29 реаояьная фенол-форм альдеендная L ì
Стек. янно< или ае<те то во воаовно
Гр
15, 20
20
20 ло с присоединением заявки М
Приоритет
Изобретение относится к области машиностроения и касается нового состава материала с высокими антифрикционными свойствами для подшипников скольжения, уплотнительных колец и т. д. 5
Известен антифрикционный материал н» основе 20% резольной фенол-формальдсгидной смолы, 20% асбеста и 50% графита.
Однако этот материал имеет недостаточные теплостойкость и износостойкость при работе 10 в условиях высоких температур и нагрузок.
Целью изобретения является повышение теплостойкости, физико-механических характеристик износостойкости и обеспечение самосмазывающихся свойств при работе в услови- 15 ях высоких температур до 400 С и нагрузок до 200 кг/см- .
Это достигается использованием в Ka÷åcòrtc углеграфитового наполнителя смеси графита с антрацитом, а также найденным оптимальным 20 соотношением (Ito весу) волокнистого и углеграфитового наполнителя к полимеру oT
0,35: 1 до 1,3: 1 от 2,1: 1 до 4,3: 1 соответственно. т.. остап материала следующий, вес.
Материал нзготов IBIOT путем смещения компонентов в резнносмеснтелс с последующим фор<моваине<м tta,tc:ttt »ta прессах н1 и 165—
170 С, удельном давлении 1000 кг, г.н- н выдержке в пресс-форhti в те испит 1 сия пи 1 .и.и толщины изделия.
Материал имеет слсду1ощш физико-м хаш чь кие характеристики:
Твердость по Ьрннел,но, кг, cл- 28 — 36
328145
530 †9
0,075 — 0,17
0,075 — 0,21
При удельном давлении, кгс1 слР
75
100
0,073
0,0324
0,117
0,0040
0,077
0,0191
0,058
0,0140
Коэффициент трения
Весовой износ образца, ма7каьч
Температура иа поверхности трения, С
320
260
365
165
При скорости,,и, сек
1,0 1,5
0,11 0,087
0,0099 0,0277
О, 125
0,187
0,120
0,5
0,085
0,0283
Коэффициент трения
Весовой износ образца, МГ/к2И
Температура иа поверхности трения, С
495 595
280
135
Предмет изобретения
Составитель В. Чистякова
Редактор Е. Кравиова
Корректор Н. Шевчеикд
Тсхрсд Л. Куклина
Заказ 537>2 Изд. № 205 Тираж 448 Подписное
Ц1-111ИПИ Комитета по делам изобретений н открытий при Совете Министр аз CCCI
Москва, 7К-35, раушская иаб., д. 475
Типография, пр. Сапунова, 2
Предел прочности на сжатие, кг/см-
Коэффициент трения по стали при скорости
0,125 лс/сек при Р,„= 50 кг/см - прп Р,-„= 100 кг/см-
Предложенная композиция в паре с контртелом — сталь 2р, 13, при удельном давлении
50 кгс/см-, имеет следующие характеристики:
1. Полимерная композиция, например, антифрикционного назначения на основе резольной фенол-фар мальдегидной смолы, волокнистого
Износ, мг/кгм при трении по стали при скорости
0,125 м/сек при Р; = 50 к%лаев 0,0011 — 0,0023
5 при Р,„= 100 кг/сл 2 0,004 — 0,007
Предложенная композиция в паре с контртелом — сталь 2)(13 при постоянной скорости
0,5 м/сек имеет следующие характеристики: и углеграфитового наполнителей, отличающаяся тем, что, с целью повышения теплостойкости, физико-механических характеристик, из25 носостойкости и обеспечения самосмазывающихся свойств при работе в условиях высоких температур и нагрузок, в качестве углеграфитового наполнителя применена смесь графита с антрацитом при весовом соотношении пос30 ледней, волокнистого наполнителя и полимера от 2,1: 0,35: 1 до 4,3: 1,3: 1 соответственно.
2. Полимерная композиция по п. 1, отличающаяся тем, что графит и антрацит в смеси
35 взяты в следующем весовом соотношении от
1:2 до 1:2,2.
3. Полимерная композиция по пп. 1, 2, отличаюи1аяся тем, что в качестве связующего применена фенол-формальдегидная смола, мо40 дифицированная канифолью.
