Электроизоляционный пропиточный состав

Электроизоляционный пропиточный состав

Иллюстрации

Показать все

Реферат

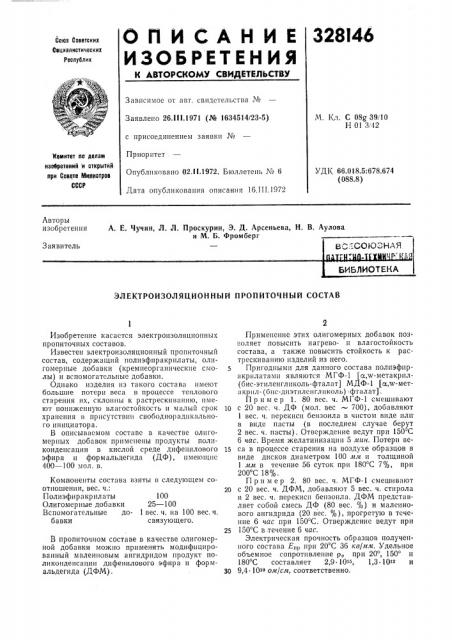

328I46

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сома Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. С OS@ 39 10

Н 01 3/ 42

Заявлено 26,111,1971 (№ 1634514/23-5) с присоединением заявки №

Приоритет .—

Комитет по делам иаобретеиий и открытий при Совете Министров

СССР

Опубликовано 02,11.1972. Бюллетень ¹ 6

Дата опубликования описания 16,III,1972

УДК 66.018.5:678.674 (088.8) Авторы изобретения

А. Е. Чучин, Л. Л. Проскурин, Э. Д. Арсеньева, Н. В, Аулова и М. Б. Фромберг

Заявитель

8;=СО 1О2 НА. I

r 1 i

БИБЛИОТЕКА

ЭЛЕКТРОИЗОЛЯЦИОННЫИ ПРОПИТОЧНЫИ СОСТАВ

Изобретение касается электроизоляционных пропиточных составов.

Известен электроизоляционный пропиточный состав, содержащий полиэфиракрилаты, олнгомерные добавки (кремнеорганическне с»олы) и вспомогательные добавки.

Однако изделия из такого состава имеют большие потери веса в процессе теплового старения их, склонны к растрескнванию, имеют пониженную влагостойкость н малый срок хранения в присутствии свободнораднкального инициатора.

В описываемом составе в качестве олнгомерных добавок применены продукты поликонденсации в кислой среде дифенилового эфира и формальдегида (ДФ), имеющие

400 — 100 мол. в.

Компоненты состава взяты в следующем соотношении, вес. ч.:

Полиэфиракрилаты 100

Олигомерные добавки 25 †1

Вспомогательные до- 1 вес. ч. на 100 вес. ч. бавки связующего.

В пропиточном составе в качестве олигомерной добавки можно применять модифицированный малеиновым ангидридом продукт поликонденсации дифеннлового эфира и формальдегида (ДФМ), Применение этих олигомерных добавок поз= воляет повысить нагрево- н влагостойкость состава, а также повысить стойкость к растрескиванию изделий из него.

Пригодными для данного состава полнэфнракрилатами являются МГФ-1 (и,w-метакрнл(бис-этнленглнколь-фталат) МДФ-1 (сс,ъ -метакрнл- (бнс-днэтнленглнколь) -фталат).

П р н м е р 1. 80 вес. ч. МГФ-1 смешивают

10 с 20 вес. ч. ДФ (мол. вес — 700), добавляют

1 вес. ч. перекиси бензоила в чистом виде нлн в виде пасты (в последнем случае берут

2 вес. ч. пасты). Отверждение ведут при 150 С

6 час. Бремя желатинизацни 5 лтик. Потери ве1s са в процессе старения на воздухе образцов в виде дисков диаметром 100 млт и толщиной

1 мм в течение 56 суток прп 180 С 70, прн

200 C 18%

П р н м е р 2. 80 вес. ч. МГФ-1 смешивают

20 с 20 вес. ч. ДФМ, добавляют 5 вес. ч. стнрола и 2 вес. ч. перекиси бензоила. ДФМ представляет собой смесь ДФ (80 вес. %) и малеинового ангидрида (20 вес. ), прогретую в течение 6 час при 150 С. Отверждение ведут прн

25 150 С в.течение 6 час.

Электрическая прочность образцов полученного состава Есп при 20 С 36 кв/мм, Удельное объемное сопротивление р„прн 20, 150 и

180 С составляет 2,9 10 ., 1,3 10те и

30 9,4 10то ОМ/СЛт, СООтВЕтСтВЕННО, 328146

Составитель Л. Чурсина

Редактор Е. Кравцова Техред Л. Куклина Корректор Н. Шевченко

Заказ 537/3 Изд. № 205 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2

После увлажнения в течение 56 суток в атмосфере с относительной влажностью 96 +.

2 /о удельное объемное сопротивление составляет 1,3 10» ом/см. Потери веса на воздухе за 26 суток при 180 С составляет 6,2о/о при

200 156

Пример 3. 50 вес. ч. МГФ-1 смешивают с 50 вес. ч. ДФМ, добавляют 10 вес. ч. стирола и 1 вес, ч. перекиси бензоила. Отверждение проводят так, как это описано в примерах 1 и 2. Потери веса на воздухе при 180 С за

56 суток отвержденного состава всего 4,6 /о, при 200 С 12,3 /о, Енр — — 27 кв/мм, p„=4,1 ° 10», 3,7 10» и 2,8 101о ом/см при 20, 150 и 180 С соответственно.

После увлажнения в атмосфере с относительной влажностью 96 + 2о/о в течение 56 сУток р, = 3 10» ом/см.

Пример 4, 80 вес. ч. МДФ-1 смешивают с 20 вес. ч. ДФ и добавляют 1 вес. ч. перекиси бепзоила. Отверждение ведут в течение 6 час при 150 С. Потери веса на воздухе отвержденных образцов при 180 С за 56 суток составляют 14 о/о.

Электрические и механические свойства отвержденных образцов состава находятся на уровне свойств образцов состава, описанного в примере 1.

Предмет изобретения

l. Электроизоляционный пропиточный состав, содержащий полиэфиракрилаты, олигомерные добавки и вспомогательные добавки, отличающийся тем, что, с целью повышения нагрево- и влагостойкости состава, а также

10 стойкости к растрескиванию изделий из него, в качестве олигомерных добавок применены продукты поликонденсации в кислой среде дифенилового эфира и формальдегида, имеющие 400 — 1000 мол. в. при следующем соот15 ношении компонентов, вес. ч.:

Полиэфиракрилаты 100

Олигомерные добавки 25 — 100

Вспомогательные 1 вес. ч. на 100 вес. ч.

20 добавки связующего.

2. Электроизоляционный пропиточный состав, по п. 1 отличающийся тем, что в качестве олигомерных добавок в нем применены модифицированные малеиновым ангидридом про25 дукты поликонденсации в кислой среде дифенилового эфира и формальдегида.
