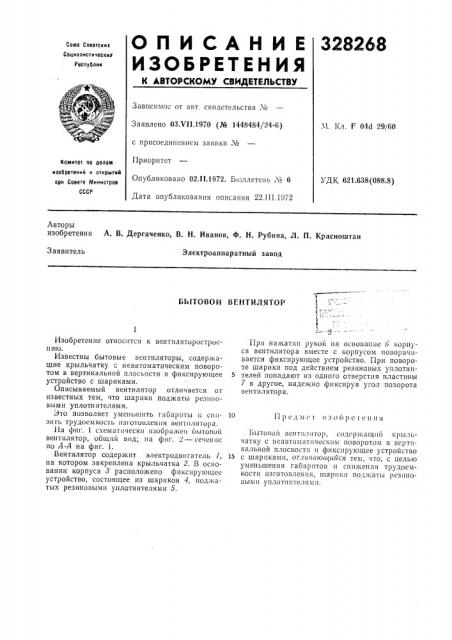

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ к ьвтоРскомь свидетельствю

Соез Советскиа

Социалистически,т

Республик

Зависимое от авт. свидетельства М

Заявлено 03.VII.1970 (№ 1448484/24-6) .Ч. Кл. Г 04d 29/60 с присоединением заявки М

Приоритет

Опубликовано 02.II.1972. Бюллетень ¹ 6

Дата опубликования описания 22.П1.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.638(088.8) Авторы изобретения А. В. Дергаченко, В. Н. Иванов, Ф. Н. Рубина, Л. П. Красноштан

Заявитель

Электроаппаратный завод т

1 г

БЬ1ТОВОЙ ВЕНТИЛЯТОР

П р ел м (т II 3оо р е((!((1>(10

Изобретение относится к вептиляторостросH H(O.

Известны бытовые вентиляторы, содержащие крыльчатку с неавтоматическим поворотом в вертикальной плоскости и фиксирующее устройство с шариками.

Описываемый вентилятор отличается от известных тем, что шарики поджаты резиновыми уплотнителями.

Это позволяет уче((ьп(ить габариты и снизить трудоемкость изготовления вентнлятора.

lla фиг. 1 схематически изображен бьповой вентилятор, общий вид; на фиг. 2 — сечение по А А на фиг. 1.

Вентилятор содержит электродвигатель 1, на котором закреплена крыльчатка 2. В основании корпуса 8 расположено фиксирующее устройство, состоящее из шариков 4, поджатых резиновыми уплотнителями 5.

При нажатии рукой на основание 6 корпусВ вентилятора вместе с корпусом поворачивается фиксирующее устройство. При повороте шарики под действием резиновых уплотни5 телей попадают из одного отверстия пластины

7 в другое, надежно фиксируя угол поворота вентилятора.

Бытогой вснтпл>(гор, содержащий крыльчатку с неавтоматическим поворотом в вертикальной плоскости и фиксирующее устройство

15 с шарикамп, отлпчпющийся тем, что, с целью уменьшения габаритов и снижения трудоемкости изготовления, шарики поджаты резиновыми уплотнителямп.

328268
