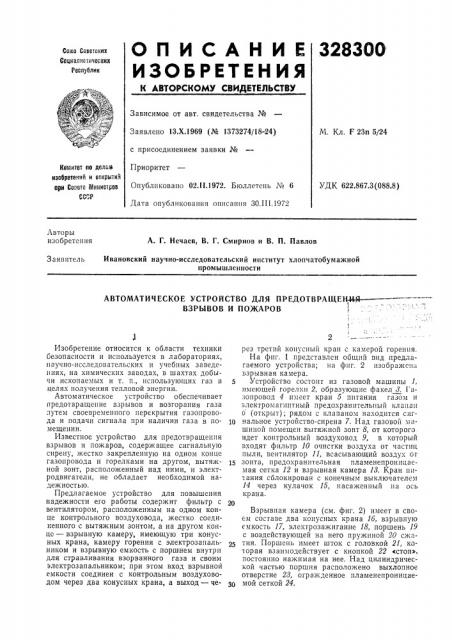

О П И С А Н И Е 328300

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сени Ссеетсних

Ссциелистичесиих

Республик

Зависимое от авт. свидетельства №

Заявлено 13.Х.1969 (№ 1373274/18-24) с присоединением заявки №

Приоритет

Опубликовано 02Л1.1972. Бюллетень № G

Дата опубликования описания ЗО.III.1972

М. Кл. Г 23п 5/24

Комитет по делаю иеабретеиий и аткрытиЯ при Ссеете Жинистрее

СССР

УДК 622.867.3 (088,8) Авторы изобретения

А. Г. Нечаев, В. Г. Смирнов и В. П. Павлов

Ивановский научно-исследовательский институт хлопчатобумажной промышленности

Заявитель

АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕН44ЯВЗРЫВОВ И ПОЖАРОВ

Изобретение относится к области техники безопасности и используется в лабораториях, научно-исследовательских и учебных заведениях, на химических заводах, в шахтах добычи ископаемых и т. п., использующих газ в целях получения тепловой энергии.

Автоматическое устройство обеспечивает предотвращение взрывов и возгорания газа путем своевременного перекрытия газопровода и подачи сигнала при наличии газа в помещении.

Известное устройство для предотвращения взрывов и пожаров, содержащее сигнальную сирену, жестко закрепленную на одном конце газопровода и горелками на другом, вытяжной зонт, расположенный над ними, и электродвигатели, не обладает необходимой надежностью.

Предлагаемое устройство для повышения надежности его работы содержит фильтр с вентилятором, расположенным на одном конце контрольного воздуховода, жестко соединенного с вытяжным зонтом, а на другом конце — взрывную камеру, имеющую три конусных крана, камеру горения с электрозапальником и взрывную емкость с поршнем внутри для стравливания взорванного газа и своим электрозапальником; при этом вход взрывнои емкости соединен с контрольным воздуховодом через два конусных крана, а выход — через третий конусный кран с камерой горения.

На фиг. I представлсн общий вид предлагаемого устройства; на фпг. 2 изображена взрывная камера.

Устройство состопг из газовой машины 1, имеющей горелки 2, образующие факел 8. I àзопровод 4 имеет кран 5 питания газом и электромагнитный предохранительный клапан

6 (открыт); рядом с клапаном находится сиг10 нальное устройство-сирена 7. Над газовой машиной помещен вытяжной зонт 8, от которого идет контрольный воздуховод 9, в который входят фильтр 10 очистки воздуха от частиц пыли, вентилятор 11, всасывающий воздух от

15 зонта, предохранительная пламенепроницаемая сетка 12 и взрывная камера 13. Кран питания сблокирован с конечным выключателем

14 через кулачок 15, насаженный на ось крана.

Взрывная камера (см. фиг. 2) имеет в своем составе два конусных крана 16, взрывную емкость 17, электрозажигание 18, поршень 19 с воздействующей на него пружиной 20 сжатия. Поршень имеет шток с головкой 21, которая взаимодействует с кнопкой 22 <стоп», постоянно нажимая на нее. Над цилиндрической частью поршня расположено выхлопное отверстие 28, огражденное пламенепроницаемой сеткой 24.

328300

3

Взрывная емкость через кран 25 сообщается с камерой горения 2б, которая ограждена пламенепроницаемой медной сеткой 27. Рядом с камерой, у сетки, установлен фоторезистор

28, дающии импульс к перекрытию предохранительных клапанов и на сигнализацию, а также на выключение двигателей привода и вентилятора.

Внутри камеры имеется электрозажигание

29, огражденное перегородкой 30 от воздействия искры зажигания на фоторезистор, В случае появления факела 31, последний воздействует на фоторезистор.

Два конусные крана 1б и угловой кран 25 имеют общий привод, состоящий из электродвигателя 32, червячной пары 88 и шестерни

84, которые вращаются синхронно.

На конец оси одного из конусных кранов насажен диск 35, на котором закреплены две пары кулачков 8б, которые включают электрозапальник через микропереключатель 87: одна пара — два раза за каждый оборот, во взрывной камере, а вторая — в камере горения. Пары кулачков имеют небольшое смещение, одна пара относительно другой в соответствие со смещением кранов.

Устройство работает следующим образом.

При пуске газовой установки в действие повертывают рукоятку крана питания, в результате чего кулачок крана воздействует на конечный выключатель и электросеть устройства оказывается под напряжением; при этом включенный вентилятор прогоняет воздух по воздуховоду через взрывную камеру.

Электродвигатель через передачи 33 и 84 приводит в равномерное вращение три крана:

1б и 25. Указанные краны, одновременно .открываясь, пропускают нагнетаемый воздух через взрывную емкость и камеру горения в атмосферу. При каждом обороте краны на определенный отрезок времени изолируют взрывную емкость от воздуховода и камеры горения, В этот момент один из кулачков включает электрозажигание 18 во взрывной емкости.

Если при этом в воздухе окажется примесь газа с определенным взрывоопасным соотношением, внутри замкнутой камеры произойдет взрыв, следствием которого будет толчок азов на поршень и освобождение кнопки

"стоп», в результате чего разомкнется цепь питания электродвигателей вентилятор а и кранов и замкнется цепь к электромагниту предохранительного клапана, т. е. перекроет газопровод и даст сигнал сирены. Избыточные взрывные газы выйдут через выхлопное отверстие, при этом сетка 24 воспрепятствует выходу пламени наружу.

Под действием пружины поршень вернется в исходное положение. Если примесь газа не

З0

35 взрывоопасна, то при очередном открывании кранов газовоздушная смесь через кран 25 поступит в камеру горения, где загорится от зажигания 29, при этом пламя осветит фоторезистор, который выключит электродвигатели вентилятора и кранов и включит предохранительный клапан, а также звуковую сигнали=- ацию.

Сетка 27 препятствует выходу пламени за пределы камеры горения, а установка электрозапальника — воздействию искры íà фоторезистор без наличия факела.

Кулачки 3á на диске 35 располагаются таким образом, чтобы включение зажигания 18 происходило при закрытой взрывной емкости, а включение зажигания 29 в камере горения следовало вслед за ним, как только струя воздуха поступит в камеру горения. Два крана 1б применены из соображений обеспечения непроницаемости при пропускании воздуха одним из них.

При отсутствии в воздухе газа вентилятор работает, краны вращаются, предохранительный клапан открыт, сигнализация не включается, зажигание в камерах контролирует наличие газа, два раза за каждый оборот.

Частота контроля (число оборотов кранов) выбирается по местным условиям и может колебаться в широких пределах.

При отсутствии газопровода и наличия возможности появления газа в помещении, например в шахтах, устройство может быть выполнено переносным, с подсоединением к отверстию воздуховода гибкого рукава. Электропитание устройства осуществляется от аккумулятора или через штепсельную розетку.

Предмет изобретения

Автоматическое устройство для предотвращения взрывов и пожаров, содержащее си.нальную сирену, жестко закрепленную на одном конце газопровода и горелками на другом, вытяжной зонт, расположенный над ними, и электродвигатели, отличающееся тем, что, с целью повышения надежности работы устройства, содержит фильтр с вентилятором, расположенным на одном конце контрольного воздуховода, жестко соединенного с вытяжным зонтом, а на другом конце — взрывную камеру, имеющую три конусных крана, камеру горения с электрозапальником и взрывную емкость с поршнем внутри для стравливания взорванного газа и своим электрозапальником, при этом вход взрывной емкости соединен с контрольным воздуховодом через два конусных крана, а выход — через третий конуспый кран с камерой горения.

328300 фыр 1

О Ю 47 0 24 2,ТАЯ ГР/
