Реферат



328330

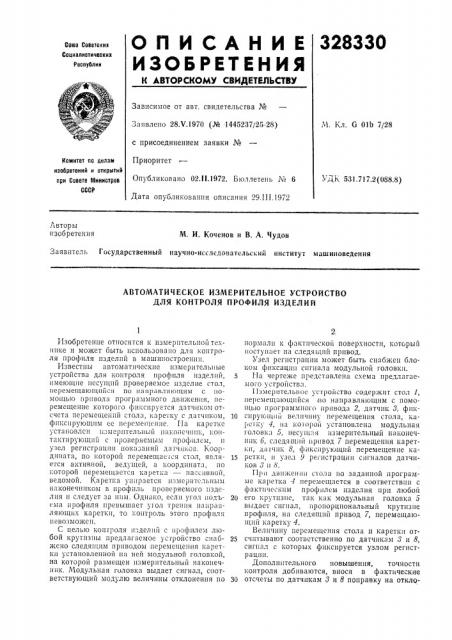

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

GiII03 Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. С Olb 7/28

Заявлено 28Х.1970 (№ 1445237/25-28) с присоединением заявки №

Приоритет

Опубликовано 02.ll.1972. Бюллетень № 6

Дата опубликования описания 29.III.1972

Комитет па аслам изобретений и открытий при Сосете Мииистрое

СССР

УДК 681.717.2g088.8Р

Авторы изооретения

M. И. Коченов и В. A. Чудов

Заявитель Государственный научно-исследовательский институт машиноведения

АВТОМАТИЧЕСКОЕ ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО

ДЛЯ КОНТРОЛЯ ПРОФИЛЯ ИЗДЕЛИЙ

Изобретение относится к измерительной техги1ке и может быть использовано для контроля профиля изделий в машиностроении.

Известны автоматические измерительные устройства для контроля профиля изделий, s имеющие несущий проверяемое изделие стол, перемещающийся по направля101цил1 с помощью привода программного движения, перемещение которого фиксируется датчиком отсчета перемещений стола, каретку с датчиком, 10 фиксирующим ее перемещение. Иа каретке установлен измерительный иаконечиш, кOIIтактирующий с проверяемым профилем, и узел регистрации показаний датч 1ков. Координата, по которой перемещае ся стол, явля- ls ется активной, ведущей, а координата, по

1:оторой перемещается кареткa — пассивной, ведомой. Каретка упирается измерительным наконечником в профиль проверяемого изделия и следует за иим. Однако, если угол подь- 20

01»1а профиля превышает ) Гол TpeIIия наиравля1ощих каретки, то контроль этого профиля невозможен.

С целью контроля изделий с профилем любой крутизны предлагаемое устройство снаб- 25 жено следящим приводом перемещения каретки установленной па ней модульной головкой, на которой размещен измерительный наконечник. Модульная головка выдает сигнал, соответствующий модулю величины отклонения по Зо нормали к фактической поверхности, который поступает иа следящий привод.

Узел регистрации может быть с11абжен блоком фиксации сигнала модульной головки.

На чертеже представлена схема предлагаемого устройства.

Измерительное устройство содержит стол 1, неремеща1ощийс1 ио направляющим с помощью программного привода 2, датчик 3, фиксируioili,ий величину перемещения стола, ка1»сткУ 4, liа коз 0РОй ) cTQIIOBлеi{3 мод) лыга11 головка б, несущая измерительный накоиеч1нчк 6, следящий привод 7 перемещения каретки, датчик 8, фиксир) ющи11 перемещение Iсаретки, и узел 9 регистрации сигналов датчиков 8 и 8.

П1»«движении стола по заданной программе каретка 4 перемещается в соответствии с фактическим проф11лем изделия при любой е1 О I p) TI(31Ie» TIIK к11к мод) льная головка э выдает сигнал, пропорциональный крутизне профиля, на следящий привод 7, перемещающий каретку 4.

Величину перемещения стола и каретки огсчитывают соответственно по датчикам 8 и 8, сигнал с которых фиксируется узлом регистрации.

Дополнительного повышения, точности контроля добиваются, внося в фактические отсчеты по датчикам 8 и 8 поправку на откло328330

Составитель В. Ильхясова

Техред T. Ускова

Корректоры; С. Сатагулова и Л. Орлова

Редактор О. Юркова

Заказ 670/7 Изд. № 179 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раугиская наб., д. 4 5

Типография, ир. Сапунова, 2 нение от нулевого положения модульной головки 5. Для этого в узел 9 регистрации сигналов с датчиков 3 и 8 введен блок фиксации сигнала модульной головки (на чертеже не показан).

Предмет изобретения

1. Автоматическое измерительное устройство для контроля профиля изделий, содержащее несущий проверяемое изделие стол с программным приводом и датчиком отсчета перемещений стола, каретку с датчиком отсчета ее перемещений, измерительный наконечник и узел регистрации показаний датчиков, отличающееся тем, что, с целью контроля профиля любой крутизны, оно снабжено следящим приводом перемещения каретки и установленной на каретке модульной головкой, на которой размещен пзмерительип.ш наконепшк и сигнал с которой поступает на следящий привод.

10 2. Устройство по и. 1, отличающееся тем, что узел регистрации снабжен блоком фиксации сигнала модульной головки.
