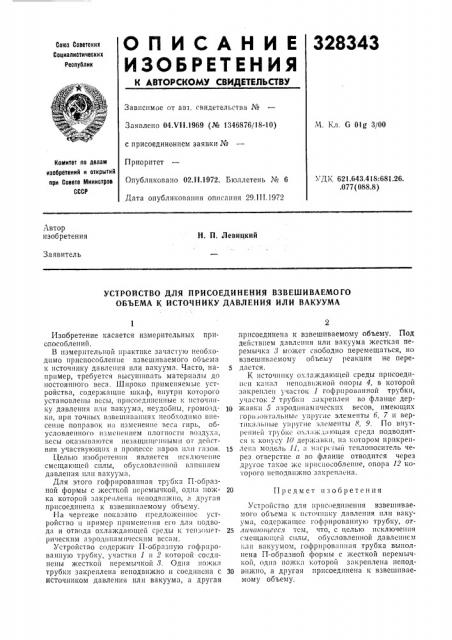

О П И С А Н И Е 328343

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.VII.1969 (№ 1346876/18-10) с присоединением заявки №

Приоритет

Опубликовано 02.11.1972. Бюллетень № 6

Дата опубликования описания 29.III.1972

М. Кл. G OIg 3/00

Комитет по делам изобретений н открытий при Совете Министров

СССР

i ÄÊ 621.643.418:681.26..077(088.8) Автор изобретения

Н. П. Левицкий

Заявитель

УСТРОЙСТВО ДЛЯ ПРИСОЕДИНЕНИЯ ВЗВЕШИВАЕМОГО

ОБЪЕМА К ИСТОЧНИКУ ДАВЛЕНИЯ ИЛИ ВАКУУМА

Изобретение касается измерительных приспособлений.

В измерительной нракт11ке зачастую необходимо приспособление взвешиваемого об.ьема к источнику давления или вакуума. Часто, например, требуется высушивать материалы до постоянного веса. Широко применяемые устройства, содержащие шкаф, внутри которого установлены весы, присоединенные к нсточ1шку давления нли вакуума, неудобны, громоздки, нри точных взвешиваниях необходимо внесение поправок ня изменение веса гирь, обусловленного изменением плотности воздуха, весы оказываются незящшценными о1 действия участвующих в пронессе паров или газов.

Целью изобретения является нскл1очение смсщающсй силы, обусловленной влиянием давления или вакуума.

Для этого гофрироваш1ая трубка П-образной формы с жесткой перемычкой, одна ножка которой закреплена неподвижно, я другая присоединена к взвешиваемому объему.

На чертеже показано счредложенное устройство и пример применения его дл» подводя и отвода охлаждающей среды к тензометрическим аэродинамическим весям.

Устройство содержит П-образную гофрированную трубку, участки 1 и 2 которой соединены жесткой перемычкой 8. Одна ножка трубки закреплена неподвижно и соединена с источником давления или вакуума, а другая присоединена к взвешиваемому объему. Под действием давления или вакуума жесткая перемычка 3 может свободно перемещаться, но взвешштаемому объему реакция не пере5 дается.

К источнику охлажда10щей среды присоединен канал неподв»жной опоры 4, в которой закреплен участок 1 гофрированной трубки, участок 2 трубки закреплен во фланце дер10 2KBBKlI 5 . 13POgffffillfflf IC CKIIX гор».oнтальные упругие элементы 6, 7 и вертш яльные упругие элементы 8, 9, По внутренней труоке ох Iяждяющая среда подводитc5f к кон л 10 деритявки, на кОтором прикреп15 леня модель 11, я нягрстый тсплоноситель через отверстие а во флянце отводится через дру гое T;II(op A O приспособление, 0IIop3 12 Koò0рого неподвижно 3 lкрепленя, 20 Предмет изобретения

Устройство для присоединения взвеншваемого объема к источнику давления или вакуума, содержащее гофрированную трубку, от25 личанои сесл тем, что, с целью исключения

c ìeùàIoùåfI силы, обусловленной давлением нли вакуумом, гофрированная трубка выполнена П-образной формы с жесткой перемычкой, одна ноrKKя которои зякpcп Iена непод30 вижно, а другая присоединена к взвешиваемому ооъему.

328343

Редактор E. Кравцова

Заказ 670717 Изд. Ма 179 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прои Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, нр. Сапунова, 2

Составитель С. Ющенко

Тсхред T. Ускова

Корректоры: С. Сатагулова и Т. Гревцова
