Способ разделения смеси паров антрахинона и фталевого ангидрида

Способ разделения смеси паров антрахинона и фталевого ангидрида

Иллюстрации

Показать все

Реферат



СОО3 СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕ(НИХ

РЕСПУБЛИК

69) (И) ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

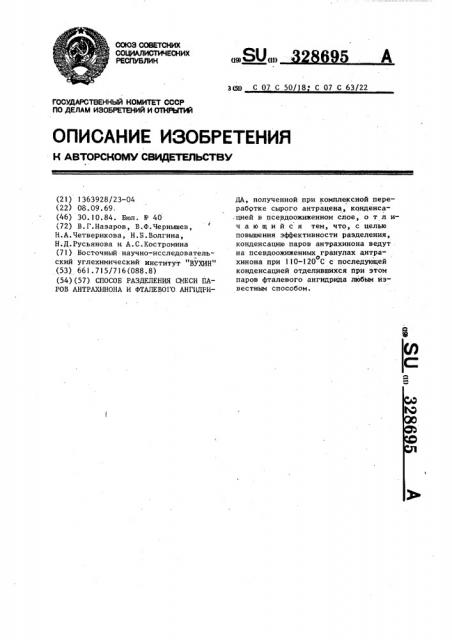

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 1363928/23-04 (22) 08.09.69, (46) 30.10.84. Бюл. Р 40 (72) В.Г.Назаров, В.Ф.Чернышев, Н,A,×åòâåðèêîâà, Н.Б.Волгина, Н.Д.Русьянова и А.С.Костромина (71) Восточный научно-исследовательский углехимический институт "Вудщ" (53) 661.715/716(088.8) (54)(57) СПОСОБ РАЗДЕЛЕНИЯ СИЕСИ ПАРОВ АНТРАХИНОНА И ФТАЛЕВОГО АНГИДРИ3(5g С 07 С 50/18 С 07 С 63/22

ДА, полученной при комплексной переработке сырого антрацена, конденса.цией в псевдоожиженном слое, о т л ич а ю шийся тем, что, с целью повышения эффективности разделения, конденсацию паров антрахинона ведут на псевдоожиженных гранулах антрао хинона при 110-120 С с последукицей конденсацией отделившихся при этом паров фталевого ангидрида любым известным способом.

328695

Корректор О,Тигор

Техред Т.Маточка

Редактор Л.Утехина.Заказ 7075/3 Тираж 409 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ППП "Патент", г.Ужгород, ул. Проектная, 4

Изобретение относится к технологии комплексной переработки сырого антрацена в антрахинон и фталевый ангидрид.

Известен способ выделения фталевого ангидрида и других десублимирующихся веществ из контактных газов процесса окисления путем конден сации. Выделение фталевого ангидрида и других десублимирующих веществ 10 производят в кипящем слое инертного порошкообразного материала в непрерывном режиме уноса десублимата при температуре газовой смеси на выходе ниже температуры плавления и выше точки росы конденсируемого компонента с последующим его отделением от газовой смеси.

Однако этот способ не может быть использован для разделения смеси па-! ров антрахинона и фталевого ангидрида, так как он рассчитан только на конденсацию паров из газовой фа" зы.

Цель изобретения состоит в разработке такого способа разделения паров фталевого ангидрида и антрахинона, который позволил бы из смеси паров, содержащей 60Х фталевого ангидрида и 40Х антрахинона, в одном компактном аппарате выделять из контактных газов только антрахинон, сохранив в парах фталевый ангидрид. Последний далее выделяют любым из известных способов.

Ф

Предлагается новый способ разделения смеси паров антрахинона,и фта" левого ангидрида, заключающийся в том, что для повышения эффектив" ности разделения конденсацию одного из компонентов смеси, например па- 40 ров антрахинона, проводят íà его псевдоожиженных гранулах при температуре в зоне контактирования 110-., 120 С, а отделившиеся пары фталевоd го ангидрида, не доводя до состоя- 45 ния насыщения, направляют в после" дующую систему для конденсации любым известным способом.

Для достижения необходимой температуры в зоне контактирования и обеспечения равномерного псевдоожижения паро-газовую смесь и охлаждающий воздух в объемном соотношении 1:1 вводят соответственно под обогреваемую и необогреваемую эоны распределительной решетки. При этом на гранулах "кипящего" слоя выпадает в твердом виде антрахинон, часть гранул по мере накопления выводят в качестве готового продукта.

Пары фталевогб ангидрида улавливают далее любым из известных способов, например в конденсаторах намораживания, аналогичных применяемым в производстве фталевого ангидрида из нафталина.

Ниже приводятся в качестве примера результаты эксперимента при оптимальном режиме; соотношение паро-газовая смесь-охлаждающий воздух

1:1, температура в аппарате на выходе из "кипящего"слоя 110-120 С.

Пример. В аппарат с "кипящим слоем гранул антрахинона через обогреваемую зону распределительной решетки вводится 3 нм /ч паро-rasoвой смеси, содержащей мас.Х:99 воз-, духа, 0,38 паров антрахинона и

0,62 паров фталевого ангидрида, Через необогреваемую зону распределительной решетки в аппарат подается холодный воздух для охлаждения .гранул. Температура паро-газовой смеси на выходе из кипящего" слоя

110 С.

За 3 ч непрерывной работы в аппарат поступило 45 г паров антрахинона и 72 r паров фталевого ангидрида, сконденсировалось 44,5 г продукта, в том числе выпадо на гранулах

43 г и уловлено в виде пыли 1,5 r.

Продукт содержит 99,9Х чистого ан; трахинона. Пары фталевого ангидрида, не конденсируясь, проходят в последующую систему улавливания. Потери антрахинона в виде паров ц пыли равны 0,5 r что составляет 1Х.
