Патент ссср 328725
Патент 328725
Авторы
Классы МПК
Патент ссср 328725
Иллюстрации
Реферат

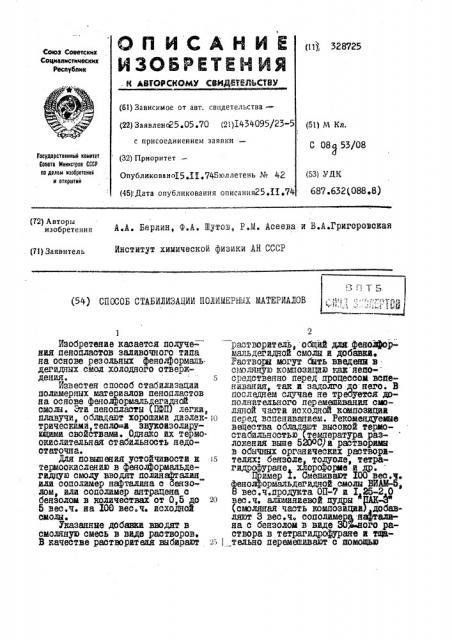

(и)) 328725
Своз Советских
Социалистииеских
Реоту блик (61) Зависимое от авт. свидетельства— (22) 3 а явлен а25 ° 05»70 (21}2434095/23-5 (51) М Кл. с присоединением заявки—
С 08) БЗ/08
Государственный комитет
Семта тлнннстраа СССР па делам изобретений и еткрытий (32) Приоритет—
Опубликовано 5 Д,74Бюллетень № 42 (45):Дата опубликования описания25,П,74 (53) УДК
687.652(088,8) (72) Авторы изобретения А А» Берлин, Ф.А. Шутов, РЛ. Асеева и Б.А.Рригоровская
Институт химическо" физики АН СССР (7 l ) Заяви тел ь (Бе) спОсОБ стАБилиВАпии пОлимеРных ИАтеРиАлОВ,-, .н::.:::-ы;; 1ей
Изобретение касается порче=- ния пенопластов заливочного типа на основе резольных фенолформаль. дегидных смол холодного отверждения. 5
Известен способ стабилизации полимерных материалов пенопластов на основе фенолформальдегидной смолы. Зти пенопласты (ПРП) легки, плав, обладают хорошими диэлек- 1о трическйми, тепло=и звукоизолирукйцими свойствами. Однако их термоокислительная стабильность недостаточна.
Для повышения устойчивости E 15 термоокислению в фенол ормальдегидную смолу вводят аолинафталин или сополимер нафталина с бензо-. лом, или сополимер антрацена с бензолом в количествах от 0,5 до 20
5 вес.ч. на ЮО вес.ч. исходной смолы»
Указанные добижи вводят в смоляную смесь в виде растворов, В качестве растворителя выбирают 25
2 растворит ель, общий дли фенодфорМЯЛЬДЕГИДНОЙ СМОЛЫ И ДООЗВКИа
Растворы 350I ò Фть ВВеденБ В смоляную композицию глж непосредственно перед процессом вспенивания, TBE и B ozPo до-H8x o» В последнем случае не требуется дополнительного пер емешивания смолАнОЙ части исходнОйл композиции перед вспениванием. Рекомендуемые вещества обладуют высокой термостабильностью (температура разложения выше 5ЕРС) и растворимы в обычных органических растворителях: бензоле, толуоле, тетрагидрЯуране хлороформе и др.
Пример 1. Смешивают ХОО вес.ч.
mmooÔ вес.ч.продукта ОП-7 и I 25-2 О вес.ч. алюминиевой пудры РЕ4" (сиолйнея часть ноиноеидии) добавляит 3 вес.ч. соаолеме н алина с бензелей в виде ого раствора в тетрагидрофуране а тпВ тельно перемешивают с помоаью
Э28725
3 мешалки в течение 2-3 мин до созджия композиции, гомогенной по вязиоста а цвету.Отдельно смешивают 5вес.ч.конт s Петрова и 3-6 вес.ч. Й1 (.Ддя полученая пенопласта сливают вместе смолянуа и кислотные части, перемааивают ах и выливают з ограничительную форцу. Примерно через
I0 мин процесс свободцого вспени- 1о ванин з;псанчивается. ш к ченный матеоиал имеет темнойишневый цве и ооьемный вес от 50 до 250 кг/м .
Устойчивость к термоокислению оценивают по изменению величины 15 весовых потерь ПФП as воздухе при заданной температуре с помощью томатических т ермовесов АТВ-2 акооость подъема т емпература
2 С/мин), а также по изменению 20 механических показателей после старения при 200о0 в течение 50иаа.
Результ ы опытов приведены в табл.Х образец 2) а таол.2 образец 2 .
Пример 2. Готовят композицию для всаенивайия ао примеру I. В смоляную смесь добавляю о вес.ч. сополимева нафталина с бензолом в виде йЯного растврра в смеси зо ацетона-бензолом (Х: Э. Последующие оаерациа получения ПФП и исаитания тедмостойкости аналогичны примеру Х. Результаты испытаний . представлены в табл.g (образец 3) а в табл.2(образец 3).
Пример 3. Готовят композицию для вспенивайия по пример I. В смоляно смесь добавляют 1-3 вес.ч. полиняфталина s виде ХО-30 -них 4о растворов в тетрагидрофуране. ПоЪ следующие операции получения ПФП w испытания термостойкости аналогичны примеру Х. Результаты испытаний щ едставлены в табл. Х{рбразцн
4 и 5) в табл.2 (образец Х).
Пример 4. Готовят композицию для всаенивайия по примеру Х. В смоляную смесь добавляют т sec,÷. сополимерщ антрацена с бе золоы в виде ЗМ6-ного раствора в смеси ацетона и бензола (I: П. Последующие операции полученйя ПРП и испытания термостойкости аналогичны примеру Z. Результаты испытаний . представлены в табл,Х (образец 6). а табл.2 (образец 5).
Прймер 5. Готовят композицию для всаенивайин по примеру Х. В смоляную смесь добавляют 3 вес.ч. сополимера антрацена с бе залом в виде 25,-ного раствора в тетрагидрофуране. Последующие операции получения ПЗП и испытания термостойкости аналогичны примеру Х.
Результаты испытаниД представлены э табл.Х (образец 7) и в табл.2 (образец 6).
ПРЕЩ Ж И30БРжтИПБ
Способ стабилизации полимерных мат, риалов (например пенопластов) на основе фенолформальдегид ой смоли, о т л и ч а юшийся тем,что, с целью повышения устойчйэости.к термоокислению, в фенолформвльдегидную смолу вводят полиняфталин или сополимер нафталина с бензолом или сополимер антрадена с бензолом в количестве 0,5-5 вес.ч. на IGG вес.ч. смолы.
328 725
Я .Ч сОа СО Ф н н }р»
Ф
&4
О о ф
«4 к « л№
Cd E №Ч о
Р
ЯВЯ РЯ
1 1 1 1 1
1 ннн нн ф
«4 Р к:о (D Et
Еи D п4 cd 4 «
Dg а:о фф
Юй№
ЮЕ
ИКР аф вв
Е-« = с» авсо сч
1 1 1 1 . 1 1
Щ с3 LO O IO LO и
БАРР о
1 с» он нее 4
Ю
Я
1Ю
Ю =("a. Ь.
ВО E e a
Е< Я ф «Е3 я ф и 1 ling о ов оон ф og @log
@4 94&
ОО ООО моовооов
ocdomgoomg
К1О ф М ф
ОО ВО ВО
",ц В-(СЗ 1О Е-4 СЭССЮ 1ОЕ-4
Ю О о
Сб Й
Еч, О Г
Ф М ео
Q тф ф Н4
e ll
<о м в
Р й
Составитель И.РИНЪЬ Г
Техред1 БаСаЬЕВД корр„„рI, k Исаича. еда к1орТ. Й 3 «ОЫ иэд. № фЯ
Тираж Бо »
Подписное
,зказ
ЦIIIIHIIII Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 113035, Раушская наб., 4
Предприятие «Патент», Москва, Г-59, Бережковская наб., 24 ф
ОД во
go
g cd ! фв оф (о (1
34
go й
ПЯй оав д
et cd W o m
gomQK
Оведо
О Ее
<О фЦ аОДДО
_#_ oK5
E ge О фвоо афи ц вК
В ф 1-4 ° о ЖИ4йв
i=
1
О К о О ф о
a, " .ÿ
И ОН
ВЦ,
