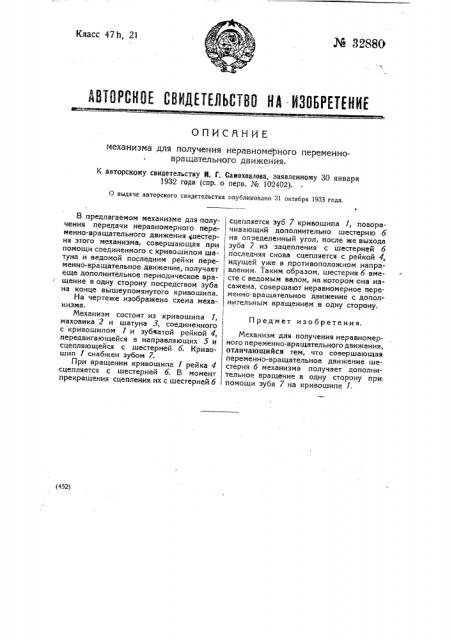

ОПИСЯНИЕ механизма для получения неравномерного переменновращательного движения.

К авторскому свидетельству И. Г. Самохвалова, заявленному 30 января

1932 года (спр. о перв. ¹ 102402), 0 выдаче авторского свидетельства опубликовано 31 октября 1933 года.

Предмет изобретения.

В предлагаемом механизме для получения передачи неравномерного переменно-вращательного движения шестерня этого механизма, совершающая при помощи соединенного с кривошипом шатуна и ведомой последним рейки переменно-вращательное движение, получает еще дополнительное периодическое вращение в одну сторону посредством зуба на конце вышеупомянутого кривошипа.

На чертеже изображена схема меха-. низма.

Механизм состоит из кривошипа 1, маховика 2 и шатуна 3, соединенного с кривошипом 1 и зубчатой рейкой 4, передвигающейся в направляющих 5 и сцепляющей ся с шестерней 6. Кривошип 1 снабжен зубом 7.

При вращении кривошипа 1 рейка 4 сцепляется с шестерней 6. В момент прекращения сцепления их с шестерней 6 сцепляется зуб 7 кривошипа 1, поворачивающий дополнительно шестерню 6 на опоеделенный угол, после же выхода зуба 7 из зацепления с шестерней 6 последняя снова сцепляется с рейкой 4, идущей уже в противоположном направлении. Таким образом, шестерня 6 вместе с ведомым валом, на котором она насажена, совершают неравномерное переменно-вращательное движение с дополнительным вращением в одну сторону.

Механизм для получения неравномерного переменно-вращательного движения, отличающийся тем, что совершающая переменно-вращательное движение шестерня б механизма получает дополнительное вращение в одну сторону при. помощи зуба 7 на кривошипе 1.

В авторскому свидетельству И. Г. Самохвалова ¹ 82880

Эксперт H. Я. Александров
