Союз Советских

Социалистических

Республик

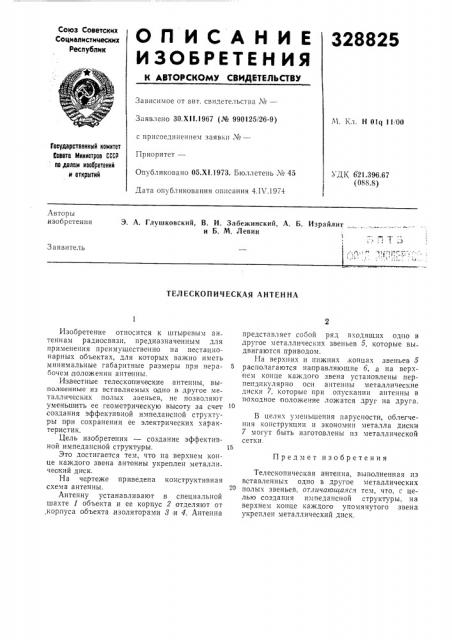

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

328825

Зависимое от авт. свидетельства ¹â€”

Заявлено ЗО.XI!.1967 (№ 990125/26-9) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 05.XI.1973. Бюллетень ¹ 45

Дата опубликования описания 4.11".1974

М. К,-. Н 01q11,00

Государственный комитет

6оввта Министров СССР во делам изобретений и открытий

УДК 621.396,67

С 088.8) Авторы изобретения

Э. А. Глушковский, В. И. Забежинский, А. Б. Израйлит и Б. М. Левин

Заявитель

ТЕЛЕСКОПИЧЕСКАЯ АНТЕННА

Изобретение относится к штыревым ан теннам радиосвязи, предназначенным для применения преимущественно на нестациона рных объектах, для которых важно иметь минимальные габаритные размеры при нерабочем положении антенны.

Известные телескопические антенны, выполненные из вставляемых одно в другое металлических полых звеньев, не позволяют уменьш ить ее геометрическую высоту за счет создания эффективной импедансной структуры п ри сохранении ее электрических характеристик.

Цель изобретения — создание эффективной импедансной структуры.

Это достигается тем, что на верхнем конце каждого звена антенны укреплен металли ческий диск.

На чертеже приведена конструктивная схема антенны.

Антенну устанавливают в специальной шахте 1 объекта и ее корпус 2 отделяют от .корпуса объекта, изоляторами 8 и 4. Антенна представляет сооой ряд входящих одно в другое металлических звеньев б, которые вы двигаются приводом.

На верхних и нижних, концах звеньев 5 располагаются направляющие б, а на верх нем конце каждого звена установлены перпендикулярно оси антенны металлические диски 7, которые при опускании антенны в походное положение ложатся друг на друга.

В целях уменьшения парусности, облегчения конструкции и экономии металла диски

7 могут быть изготовлены из металлической сетки.

Предмет изобретения

Телескопическая а1нтенна, выполненная из вставленных одно в другое металлических полых звеньев, от гичагоигаяся тем, что, с целью создания импедансной структуры, на верхнем конце каждого упомянутого звена укреплен металлический диск.
