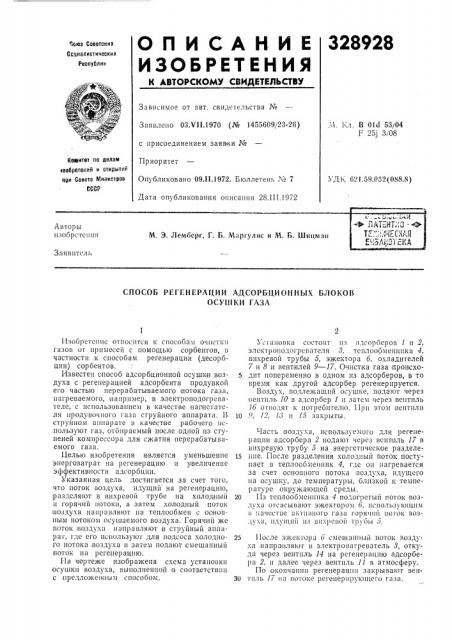

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Се|се Ссеетския

Ссдиалистических

Республик

Зависимое от авт. свидете:|ьства №

Кл. В 014 53!04

F 25j 3/08

Заявлено ОЗ.VI!.1970 (Ле 1455G09123-2G) с присоединением заявки №

Приоритет

Ке|ентет пс делам хасбретеинй и сткрытир при Сввете Мииистрсв

GCGP

УД 1(021.59.032 (088.8) Опубликовано 09Л1.1972. Бюллетень № 7

Дата опубликования описания 28.111.1972

Авторы

||зоорстс!|||я

М. Э. Лемберг, Г. Б. Моргу

Зат|вител ь

СПОСОБ РЕГЕНЕРАЦИИ АДСОРБЦИОННЫХ БЛОКОВ

ОСУШКИ ГЛЗЛ

Изобретение относится к способам о шсткн газов от примесей с помощью сорбентов, в частности к способам регенерации (десорбции) сор бентов.

Известен способ адсорбционной осушки воздуха с регенерацией адсорбента продувкой его частью перерабатываемого потока газа, пагреваемого, например, в электроподогревателе, с использованием в качестве напнстателя продувочного газа струйного аппарата. В струйном аппарате в качестве рабочего используют газ, отбираемый после одной из ступеней компрессора для сжатия перерабатываемого газа.

Целью изобретения является уменьшение энергозатрат на регенерацшо и увеличение эффективности адсорбции.

Указанная цель достигается за счет того, что поток воздуха, идущий на регенерацию, .разделяют в вихревой трубе на холодный и горячий потоки, а затем холодный поток воздуха направляют па теплообмен с octHoBньв| потоком осушаемого воздуха. Горячий же поток воздух||,н||правля|от в струйный Bttttd рат, где его используют для подсоса холодного потока воздуxQ и затем подают смешанный поток на регеперацшо.

1-Iа чертеже изображена схема установки осушки воздуха, выполненной IB соответствии с предложе|| ыя! способом.

Ус!

7 и 8 и вентилей 9 — 17. Очистка газа происхо5 дит попеременно в одном из адсорберов, в то время как другой адсорбер регенерируется.

Воздух, подлежащий осушке, подают через вентиль 10 в адсорбер 1 и затем через вентиль

16 о|водят к потребителю. 11ри этом вентили

10 !|, 12, 1;> и 15 закрыты.

Часть воздуха, используемого для регенерации адсорбера 2 подают через не||виль 17 в вихревую трубу 5 на энергетическое разделе1s ние. После разделения холодный поток поступает в теплообменник 4, где он нагревается за счет основного потока воздуха, идущего на осушку, до температуры, близкой к темпер атуре окружающей среды.

20 11з теплообмешпп а 4 подогретый поток воздуха отсасывают эжектором 6, использующим

1>,качестве актившпо газа горячий поток воздуха, идущш! из вихревой трубы 5.

25 11осле эжекгора 6 смешанный поток воздуха,направля|от в электронагреватель 8, отку;,à через вентиль 14 на регенерацшо адсорбера 2, и далее через .вентиль 11 в атмосферу.

По окончании регенерации закрывают вен30 тиль 17 иа потоке регепериру|о|цего гала, 328928,4

Рсуювжюй г т

Составитель Г. Бахтюкова

Техред 3. Тараненко

Редактор Л. Ушакова

Корректор Е. Михеева

Заказ 747j8 Изд. № 244 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Охлаждение адсорберов производят обычным способом, например подачей охлаждающей воды через охладитель 8.

Введение энергетического разделения регенерирующего потока газа, например воздуха, позволяет, с одной стороны,,несколько снизить температуру воздуха, идущего на осушку, и тем самым увеличить эффективность адсорбции. С другой стороны, энергозатраты на проведение процесса регенерации онижа- 10 ются, так как температура смешанного потока воздуха перед нагревателем увеличивается за счет соответствующего нагрева холодного потока воздуха после вихревой трубы.

Количество тепла, отданное основным пото- 15 ком осушаемого воздуха холодному потоку воздуха после вихревой трубы, экономится в электроподогревателе. Так, например, для теплового блока осушки ОУВ-10 при пропуске через вихревую трубу 20% перерабатываемо- 2о

ro воздуха при соотношении холодного и горячего потоков 1: 1 воздух, перед нагревателем повышает свою температуру с 30 примерно до 50 С, что составляет 8% общей мощ ности,,расходуемой на регенерацию.

Предмет изобретения

Способ регенерации адсорбционных блоков осушки газа, например воздуха, путем продув ки их частью перерабатываемого воздуха, нагреваемого в электронагревателе, с использованием в качестве нагнетателя продувочного газа струйного аппарата, отличающийся тем, что, с целью уменьшения энергозатрат на регенерацию и увеличения эффективности адсорбции, воздух, идущий на регенерацию, разделяют в вихревой трубе на холодный и горячий потоки, после чего холодный поток направляют на теплообмен с основным потоком перерабатываемого воздуха, а горячий поток используют в струйном аппарате для подсоса подогретого после теплообмена холодного потока, и полученный смешанный поток подают на регенерацию.
