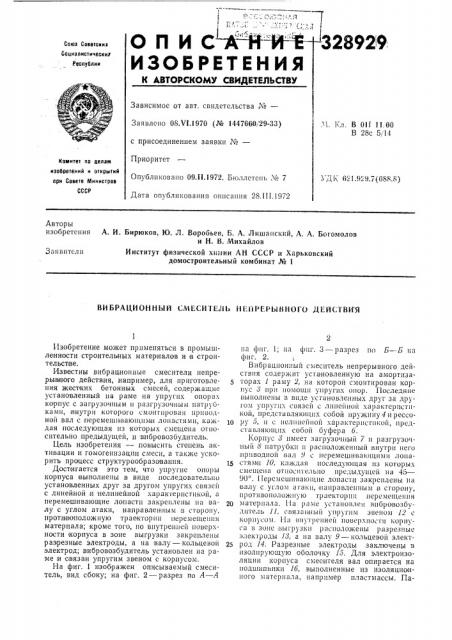

2892 9, ОПИ

Союз Соввгскиа

Социалисгическиг

Республик

ИЗОБРЕТЕН

К АВТОРСКОМУ СВИДЕТЕЛ

Зависимое от авт. свидетельства ¹

Заявлено 08.Л.1970 (№ 14476GO/29-3 с присоединением заявки №вЂ”

Приоритет

Опубликовано 09.ll.1972. Бюллетень ¹ 7

Дата опубликования описания 28.111.1972

1;л. В 0lf 11,00

В 28с 5/14

Комитет по селам изобретений и открытий при Совете Министров

СССР

УД К 621.929.7(088.8) Авторы изобретения

А. И. Бирюков, Ю. Л. Воробьев, Б, А. Лишанский, А. A. Богомолов и H. В. Михайлов

Институт физической химии AH СССР и Харьковский домостроительный комбинат № 1

3 а я вите!I ii

ВИБРАЦИОННЫИ СМБСИ1 ЕЛЬ Н1. йРГРЫ1гНОГО ДЕИ(- 1 ВИ Я

Изобретение может применяться в промышленности строительных материалов и в строит ельс пве.

Известны вибрационные смесители непрерывного действия, например, для приготовления жестких бетонных смесей, содержащие установленный»а раме на упругих опорах корпус с загрузочным и разгрузо гпым патрубками, внутри которого смонтирован приводной вал с неремепшвающими лопастями, каждая последующая из которых смещена относительно предыдущей, и вибровозбудитель.

Цель изобретения —,повысить степень а«тивации и гомогенизации смеси, а также ускорить процесс структурообразования.

Достигается это тем, что упругие опоры корпуса выполнены в виде последовательно установленных друг за другом упругих связей с линейной,и нелинеиной характеристикой, а перемешивающие лопасти закреплены на валу с углом атаки, направленным в сторону, противоположную траектории перемещетш» материала; кроме того, по внутренней поверхности корпуса в зоне выгрузки закреплены раз резные электроды, а на валу — кольцевои электрод; вибровозбудитель установлен на раме ст связан упругим звеном с корпусом.

На фиг. 1 изображен описываемый смеситель, вид сбоку; на фиг. 2 — разрез по А — А

1I, 1 фпг. 1; па фпг. 3 — разрез по Б — -Б па фиг. 2.

Вибрацпонный смеситель непрерывного дейсгвия содержит усгановленную на амортизаторах 1 раму 2, на которой смонтирован корпус 8 прп помощи упругих опор. Последние выполнены в виде усгановленных друг за другом упругих связей с линейной характеристикой, представляющих собой пружину4ирессо10 ру 5, и L нелинейной характеристикой, представляющих собой буфера 6.

1(орпус т имеет загрузочный 7 и разгрузочный 8 патрубкп и расположенный .внутри пего приводной вал 9 с перемешивающими лопа15 стямп 10, каждая последующая из которых смещена относительно предыдущей на 45—

90 . 11еремсшивающпе лонасги закреплены на валу с углом атаки, направленным в сторону, противоположную траектории перемещения

2р материала. 1-1а раме установлен вибровозбуднтель 11, связанный упругим звеном 12 с корпусом. 1-1а внутренней поверхности корпуса в зоне выгрузки расположены разрезныс электроды 18, а на валу 9 — кольцевой элект25 род 14. Разрезные электроды заключены в изолирующую оболочку 15. Для электроизоляции корпуса смесителя вал опирается на подшипники 16, выполненные из изоляционного материала, например пластмассы, Па328929

4 2 Фиг 1

Фиг. 2

15 15 рл..5

Составитель В. Ветров

Техред 3. Тараненко

Корректор Е. Михеева

Редактор Г. Кузьмина

Заказ 747i9 Изд. ¹ 244 Тираж 448 Подписное

ЦНИИПИ Комитета по делам пзобретешш и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова, 2 трубки 17 предназначены для подачи дозированного количества воды в смеситель.

Вибрационный смеситель работает следующим образом. Одновременно включают на режим работы приводной вал 9 и вибровозбудитель 11 и через загрузочный патрубок 7 и патрубок 17 подают сухие компоненты смеси и воду в корпус д смесителя. В зоне загрузки смеси под действием противоточных перемешивающих лопастей 10, вращающихся, например, со скоростью 80 — 90 об1мин, и поличастотных колебаний с гармоническим возбуждением с частотами 600 — 1500 кол/мак и размахами 12 — 20 мм, представляющими собой любые несинусоидальные колебательные движения, происходит интенсивное перемешивание сухих компонентов с водой. Колебательные движения .получаются при соударении буферов б во время, вращения эксцентрикового вибровозбудителя 11 и передаются через корпус 8. Под действием направленной вибрации смесь транспортируется к зо не выгрузки, при этом лопасти 10 создают местную турбулизацию смеси, обеспечивающую высокую степень однородности ее. Перемещаясь к загрузочному патрубку 8, смесь с помощью электродов

18 и 14 разогревается до 85 — 95 С. Скорость вибрационного перемещения смеси регулируют параметрами вибрации путем изменения числа оборотов эксцентриситета вибровозбудителя 11 и установкой соответствующего зазора в упругих связях с,нелинейной характеристикой, а также подбором соответствующей жесткости.

Предмет изобретения

1. Вибрационный смеситель непрерывного действия, например, для приготовления жестких бетонных смесей, содержащий установленный на раме на упругих опорах корпус с

1п загрузочным и разгрузочным патрубками, внутри которого смонтирован приводной вал с перемешивающими лопастями, каждая последующая из которых смещена опносительно предыдущей, и вибровозбудитель, отличающийся тем, что, с целью по вышения степени активации и гомогенизации смеси, а также ускорения процесса структурообразования, упругие опоры корпуса выполнены в виде последовательно установленных друг за,другом

20 упругих связей с линейной:и нелинейной характеристикой, а перемещивающие лопасти закреплены на валу с углом атаки, направленным в сторону, противоположную траектории перемещения материала.

25 2. Смеситель по п. 1, отличающийся тем, что по внутренней поверхности корпуса в зоне выгрузки закреплены разрезные электроды, а ,»а валу — кольцевой электрод.

3. Смеситель по п. 1, отличающийся тем, ЗО что вибровозбудитель установлен на раме и связан упрупим звеном с корпусом.
