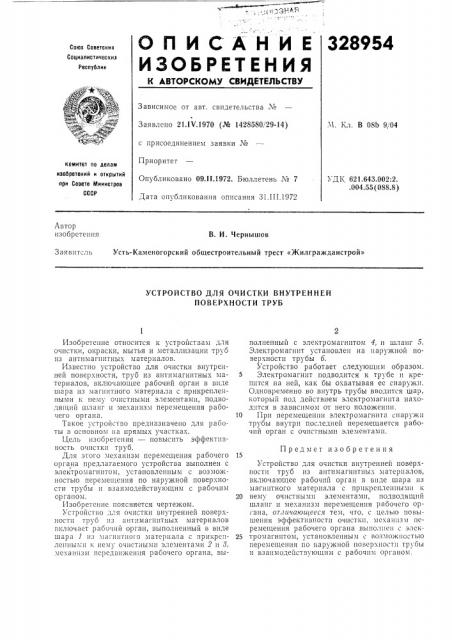

ОПИСЛНггИЕ Згвж4

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическик

Республик

/фью

Зависимое от авт. свидетельства №

Заявлено 21 IV.1970 (№ 1428580/29-14) с присоединением заявки №

Приоритет

Опубликовано 09.11.1972. Бюллетень № 7

Дата опубликования описания ЗI.III.1972.Ч. V,ë. В 08Ь 9/04 комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.643.002:2. .004.55 (088.8) Автор изобретения

В. И. Чернышов

Усть-Каменогорский общестроительный трест «Жилгражданстрой»

Заявитель

УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВНУТРЕННЕЙ

ПОВЕРХНОСТИ ТРУБ

Изобретение относится к устройствам для очистки, окраски, мытья и металлизации труб из аитимагнитных материалов.

Известно устройство для очистки внутренней поверхности, труб из антимагнитных материалов, включающее рабочий орган в виде шара из мапштного материала с прикрепленными к нему очистными элементами, подводящий шланг и механизм перемещения рабочего органа.

Такое устройство предназначено для раооты в основном на прямых участках.

Цель изобретения — повысить эффективность очистки труб.

Для этого механизм перемещения рабочего органа предлагаемого устройства выполнен с электромагнитом, установленным с возможностью перемещения по наружной поверхности труоы и взаимодействующим с рабочим органом.

Изобретение поясняется чертежом.

Устройство для очистки внутренней поверхности труб из антимагиитных материалов гключает рабо шй орган, выполненный в виде шара 1 из магнитного материала с прикрепленными к нем", очистными элементами 2 и 8, мехаш1зм передвижения рабочего органа, выполненный с электромагнитом 4, и шланг 5.

Электромагнит установлен на наружной поверхности трубы 6.

Устройство работает следующим образом.

5 Электромагнит подводится к трубе и крепится на ней, как бы охватывая ес снаружи.

Одновременно во внутрь трубы вводится шар, который под действием электромагнита находится в зависимом от него положении.

10 При перемещешш электромагнита снаружи трубы внутри последней перемещается рабочий орган с очистными элементами.

Предмет изобретения

Устройство для очистки внутренней поверхности труб из антимагнитиых материалов, включающее рабочий орган в виде шара из магнитного материала с прикрепленными к

20 нему очистными элементами, подводящий шланг и механизм перемещения рабочего органа, отличаютаееся тем, что, с целью повышения эффективности очистки, механизм перемещения рабочего органа выполнен с элск25 тромагнитом, установленным с возможностью перемещения по наружной поверхности трубы и взаимодействующим с рабочим органом, 328954
