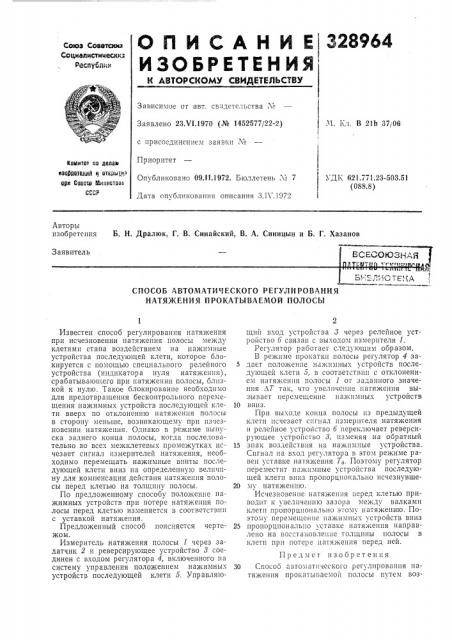

Патент ссср 328964
Иллюстрации
Реферат
Союз Советскил
Социапистическкл
Распублив
Зависимое OT авт. свидетельства ¹
М. Кл. В 21Ь 37/06
Заявлено 23,"т 1.1970 (№ 1452577/22-2) с присоединением заявки М
Приоритет
Опубликовано 09.11.1972. Бюллетень ¹ 7
Явиитвт ао аелвв езояявтеизя и открытие вяю Сввете Мивиетявь
CCCP
УДК 621.771.23-503.51 (088.8) Дата опубликования описания 3.11 .1972
Авторы изобретения Б. H Дралюк, Г. В. Синайский, В. А. Синицын и Б. Г. Хазанов
Заявитель
СПОСОБ АВТОМАТИц ЕСКОГО РЕГУЛИРОВАНИЯ
НАТЯ)КЕНИЯ ПРОКАТЫВАЕМОЙ ПОЛОСЫ
Известен способ регулирования натяжения при исчезновении натяжения полосы между клетями стана воздействием на пажимные устройства последующей клети, которое блокируется с помощью специального релейного устройства (индикатора нуля натяжения), срабатывающего при натяжении полосы, близкой к нулю. Такое блокирование необходимо для предотвращения бесконтрольного перемещения нажимных устройств последующей клети вверх по отклонению натяжения полосы в сторону меньше, возникающему при изчезновении натяжения, Однако в режиме выпуска заднего конца полосы, когда последовательно во всех межклетевых промежутках исчезает сигнал измерителей натяжения, необходимо перемещать нажимные винты последующей клети вниз на определенную величину для компенсации действия натяжения полосы перед клетью на толщину полосы.
По предложенному способу положение пажимных устройств при потере натяжения полосы перед клетью изменяется в соответствии с уставкой натяжения.
Предложенный способ поясняется чертежом.
Измеритель натяжения полосы 1 через задатчик 2 и реверсирующее устройство 8 соединен с входом регулятора 4, включенного на систему управления положением нажимных устройств последующей клети 5, Управляющий вход устройства 3 через релейное устройство 6 связан с выходом измерителя I.
Регулятор работает следующим образом.
Б режиме прокатки полосы регулятор 4 за5 дает положение нажимных устройств последующей клети 5, в соответствии с отклонением натяжения полосы 1 от заданного значения ЛТ так, что увеличение натяжения вызывает перемещение нажимных устройств
10 вниз.
При выходе конца полосы из предыдущей клети исчезает сигнал измерителя натяжения и релейное устроиство 6 переключает реверсирующее устройство 8, изменяя на обратный
15 знак воздействия на нажимные устройства.
Сигнал на вход регулятора в этом режиме равен уставке натяжения Т,. Поэтому регулятор переместит нажимные устройства последующей клети вниз пропорционально псчезнувше20 му натяжению.
Исчезновение натяжения перед клетью приводит к увеличению зазора между валками клети пропорционально этому натяженшо. Поэтому перемещение нажимных устройств вниз
25 пропорционально уставке натяжения направлено на восстаноB;Iåíèå толщины полосы в клети при потере натяжения перед ней.
Предмет изобретения
30 Способ автоматического регулирования натяжения прокатываемой полосы путем воз328964
Составитель Т. Юрова
Техред Т, Ускова
Корректор Н. Коваленко
Редактор О. Филиппова
Заказ 723/9 Изд. № 230 Тираж 448 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, ОК-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 действия HB двигатели нажимных винтов последующей клети по сигналу отклонения натяжения от заданного значения, отличаюцийся тем, что, с целью улучшения режима выпуска заднего конца полосы, при исчезновении переднего натяжения управление двигателями нажимных винтов осуществляют по сигналу заданного значения натяжения с обратным знаком.
