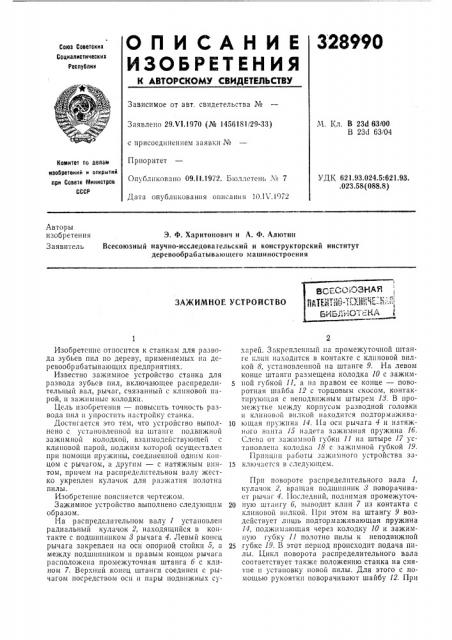

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. В 23d 63/00

В 23d 63/04

Заявлено 29»Ч1,1970 (№ 1456181/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 09.11.1972. Бюллетень № 7

Комитет по аелам ттзобретений н открытий при Совете Министров

СССР

УДК 621.93.024.5:621.93..023.58(088.8) Дата опубликования oliitcattttя li).1Ч,! 972

Авторы изобретения

Заявитель

Э. Ф. Харитонович и A. Ф. Алютин

Всесоюзный научно-исследовательский и конструкторский институт деревообрабатывающего машиностроения

ЗАЖИМНОЕ УСТРОЙСТВО

Изобретение относится к станкам для развода зубьев ппл по дереву, применяемых на деревообрабатывающихх предприятиях.

Известно зажимное устройство станка для развода зубьев пил, включающее распределительный вал, рычаг, связанный с клиновой парой, и зажимш,тс колодки.

Цель изобрете1шя — повысить точность развода пнл и упростить настройку станка.

Достигается это тем, что устройсгво выполнено с установленной на штанге подвижной зажпмной колодкой, взаимодействующей с клиновой парой, ноджим которой осуществлен при помощи пружины, соединенной одним концом с рычагом, а другим — с натяжным винтом, причем на распределительном валу жестко укреплен кулачок для разжатия полотна пилы.

Изобретение поясняется чертежом.

Зажимное устройство выполнено следующим образом.

На распределителыюм валу 1 установлен радиальный кулачок 2, находящийся в контакте с подшипником > рычага 4. Левый конец рычага закреплен на оси опорной стойки 5, а между подшипником и правым концом рычага расположена промежуточная штанга 6 с клином 7. Верхний конец шташи соединен с рычагом посредством оси и пары подвижных c3, харей. Закрепленный на промежуточной штанге клин находится в контакте с клиновой вилкой 8, установленной на штанге 9. На левом конце штанги размещена колодка 10 с зажимной губкой 11, а на правом ее конце — поворотная шайба 12 с торцовым скосом, контактирующая с неподвижным штырем 18, В промежутке л1ежду корпусом разводной головки и клиновой вилкой находится подтормажива1Q ющая пружина 14. 11а оси рычага 4 и натяжного винта 16 надета зажимная пружина 16.

Слеliа от ç«жимной губки 11 на штыре 17 установлена колодка 18 с зажимной гуокой 19.

Принцип работы зажимного устройства за15 K,ltoii«3 Tctt II 3.. tt. jtii 1о1цем.

При повороте распределительного вала 1, кулачок 2, вращая подшипник 8 поворачивает ры гаг 4. 11оследшш, поднимая промежуточ20 путо шт;111I > 6, выводит клин 7 II3 KoHTBKTII c клиновой вилкой. При этом на штангу 9 воздействует лишь подтормаживающая пружина

14, поджимающая через колодку 10 и зажимную губку 11 полотно пилы к неподвижной

25 губке 19. В этот период происходит подача пилы. Цикл поворота распределительного вала соответствует также положению станка на снятие и установку новой пилы. Для этого с помощью рукоятки поворачивают шайбу 12. При

328990

Предмет изобретения

Составитель Л. Харитонова

Тскред Е. Борисова Корректор С. Сатагулова

Редактор Г. Кузьмина

Заказ 74575 Изд. № 243 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, ?К-35, Раушская наб., д. 4(5

Типография, пр. Сапунова, 2 этом неподвижный штырь И входит в контакт с торцовым скосом шайбы 12, отжимая последнюю, а вместе с ней штангу 9 и зажимную губку 11. Зажим полотна пилы на развод зубьев соответствует положению ролика над впадиной кулачка 2. При этом промежуточная штанга 6 с клином 7 под действием пружины

16 опускается и, воздействуя на вилку со скосом, штангу 9, колодку 10 и губку 11, зажимает полотно в зоне зуба пилы.

С помощью винта регулируют натяжения зажимной пружины 16. Так как клиновая пара самотормозящая, а элементы ее обладают высокой жесткостью, то зажимные губки в процессе развода не раскрываются.

Зажимное устройство станка для развода зубьев пил, включающее распределительный

5 вал, рычаг, связанный с клиновой парой, и зажимные колодки, отличаюи1ееся тем, что, с целью повышения точности развода пил и упрощения настройки станка, устройство выполнено с установленной на штанге подвижной

lo зажимной колодкой, взаимодействующей с клиновой парой, поджим которой осуществлен при помощи пружинbI> соединенной одним KOHцом с рычагом, а другим — с натяжным винтом, причем на распределительном валу жест15 ко укреплен кулачок для разжатия полотна пильн
