Устройство для просушивания и обеспыливания основания при производстве кровельных работ

Иллюстрации

Показать все

Реферат



329296

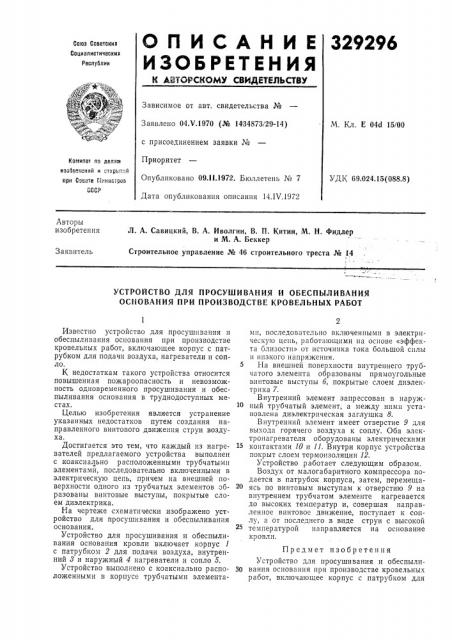

ОП И САН И Е

ИЗОБРЕТЕНИЯ

М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республии

Зависимое от авт. свидетельства №

Заявлено 04.V.1970 (№ 1434873!29-14) с присоединением заявки ¹

Приоритет

Опубликовано 091!.1972. Бюллетень № 7

Дата опубликования описания 14.1V.1972

М. Кл. Е 046 15/00

Конитет по делам иаабретеииб и отирь тий при Совете ()ииистров

СССР

УДК 69.024.15(088.8) Авторы изобретения

Л. А. Савицкий, В. А. Иволгин, В. П. Китин, М. H. Фидлер и М. А. Беккер

Строительное управление № 46 строительного треста ¹ 14

Заявитель

УСТРОИСТВО ДЛЯ ПРОСУШИВАНИЯ И ОБЕСПЫЛИВАНИЯ

ОСНОВАНИЯ ПРИ ПРОИЗВОДСТВЕ КРОВЕЛЬНЫХ РАБОТ

Известно устройство для просушпвания и обеспыливания основания при производстве кровельных работ, включающее корпус с патрубком для подачи воздуха, нагреватели и сопло.

К недостаткам такого устройства относится повышенная пожар оопасность и невозможность одновременного просушивания и обеспыливания основания в труднодоступных местах.

Целью изобретения является устранение указанных недостатков путем создания направленного винтового движения струи воздуха.

Достигается это тем, что каждый из нагревателей предлагаемого устройства выполнен с коаксиально расположенными трубчатыми элементамй, последовательно включенными в электрическую цепь, причем на внешней поверхности одного из трубчатых элементов образованы винтовые выступы, покрытые слоем диэлектрика.

На чертеже схематически изображено устройство для просушивания и обеспыливания основания.

Устройство для просушивания и обеспыливания основания кровли включает корпус 1 с патрубком 2 для подачи воздуха, внутренний 8 и наружный 4 нагреватели и сопло 5.

Устройство выполнено с коаксиально расположенными в корпусе трубчатыми элементами, последовательно включенными в электрическую цепь, работающими на основе «эффекта близости» от источника тока большой силы и низкого напряжения.

На внешней поверхности внутреннего трубчатого элемента образованы прямоугольные винтовые выступы б, покрытые слоем диэлектрика 7.

Внутренний элемент запрессован в наружный трубчатый элемент, а между ними установлена диэлектрическая заглушка 8.

Внутренний элемент имеет отверстие 9 для выхода горячего воздуха к соплу. Оба электронагревателя оборудованы электрическими

15 контактами 10 и 11. Внутри корпус устройства покрыт слоем термоизоляции 12.

Устройство работает следующим образом.

Воздух от малогабаритного компрессора подается в патрубок корпуса, затем, перемещаясь по винтовым выступам к отверстию 9 на внутреннем трубчатом элементе нагревается до высоких температур и, совершая направленное винтовое движение, поступает к соплу, а от последнего в виде струи с высокой температурой направляется на основание кровли.

Предмет изобретения

Устройство для просушивания и обеспыли30 вания основания при производстве кровельных работ, включающее корпус с патрубком для

329296

Составитель Л. Старосельская

Редактор Е. Братчикова Техред Л. Богданова Корректор А. Васильева

Заказ 852/1 Изд. М 223 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 подачи воздуха, нагреватели и сопло, отличающееся тем, что, с целью создания направленного винтового движения струи воздуха, каждый из нагревателей выполнен с коаксиально расположенными трубчатыми элементами, последовательно включенными в электрическую цепь, причем на внешней поверхности одного из трубчатых элементов образованы винтовые выступы, покрытые слоем ди5 электрика.
