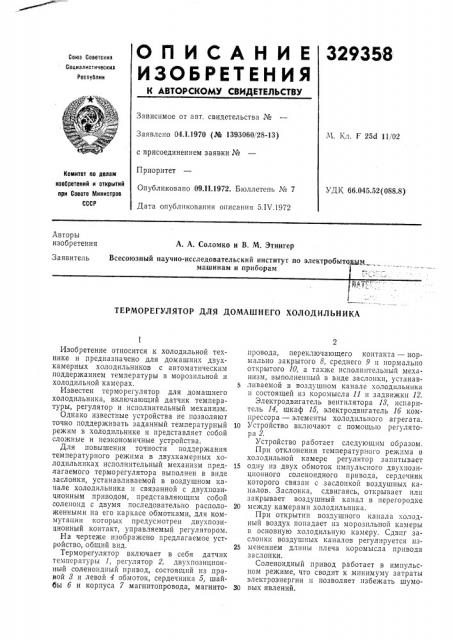

329358

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства № Ч. Кл. F 25d 11/02

Заявлено 04.1.1970 (№ 1393060/28-13) с присоединением заявки №

Приоритет

Опубликовано 09.II.1972. Бюллетень ¹ 7

Дата опубликования описания 5.IV.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 66.045.52(088.8) Авторы изобретения

А. А. Соломко и В. М. Этингер

Заявитель

Всесоюзный научно-исследовательский институг по электробыт<вьтбт машинам и приборам 1

ТЕРМОРЕГУЛЯТОР ДЛЯ ДОМАШНЕГО ХОЛОДИЛЬНИКА

Изобретение относится к холодильной технике и предназначено для домашних двухкамерных холодильников с автоматическим поддержанием температуры в морозильной и холодильной камерах.

Известен терморегулятор для домашнего холодильника, включающий датчик температуры, регулятор и исполнительный механизм.

Однако известные устройства не позволяют точно поддерживать заданный температурный режим в холодильнике и представляет собой сложные и неэкономичные устройства.

Для повышения точности поддержания температурного режима в двухкамерных холодильниках исполнительный механизм предлагаемого терморегулятора выполнен в виде заслонки, устанавливаемой в воздушном канале холодильника и связанной с двухпози

На чертеже изображено предлагаемое устройство, общий вид.

Терморегулятор включает в себя датчик темпер атуры 1, регулятор 2, двухпозиционный соленоидный привод, состоящий из правой 8 и левой 4 обмоток, сердечника 5, шайбы б и корпуса 7 магнитопровода, магнитопровода, переключающего контакта — нормально закрытого 8, среднего 9 и нормально открытого 10, а также исполнительный механизм, выполненный в виде заслонки, устанавливаемой в воздушном канале холодильника и состоящей из коромысла 11 и задвижки 12.

Электродвигатель вентилятора 13, испаритель 14, шкаф 15, электродвигатель 1б компрессора — элементы холодильного агрегата.

10 Устройство включают с помощью регулятора 2.

Устройство работает следующим образом.

При отклонении температурного режима в холодильной камере регулятор запитывает

15 одну из двух обмоток импульсного двухпозиционного соленоидного привода, сердечник которого связан с заслонкой воздушных каналов. Заслонка, сдвигаясь, открывает или закрывает воздушный канал в перегородке

20 между камерами холодильника.

При открытии воздушного канала холодный воздух попадает из морозильной камеры в основную холодильную камеру. Сдвиг заслонки воздушных каналов регулируется из25 менением длины плеча коромысла привода за сл анки.

Соленоидный привод работает в импульсном режиме, что сводит к минимуму затраты электроэнергии и позволяет избежать шумо30 вых явлений.

329358

Предмет изобретения

Составитель М. Ларина

Тс.;рсд 3. Тараиеико

Корректор Е Исакова

Редактор В. Смирягина

Заказ 854!15 Изд. ¹ 232 Тираж 448 Подписное

ЦНИИПИ Комитета по делам пзобрстс! ий и открытий ири Совете МБ1п1стров СССР .чосква, )К-85, Раугиская иао., д, 4,, 5

Типография, !ið. Сапунова, 2

Терморегулятор для домашнего холодильника, включающий датчик тем>1сра уры, регулятор и исполнительный мсха1гизм, отличаюи4ийся тем, что, с целью повышения точности поддержания заданно-0 температурного режима, исполнительный механизм зыполиси в Б.I.>Iå заслонки, устапавливасмоп Б воздуш:юм канале холодильника и связанной с д Бу »0>". Iö: Iî i i i!ûì и р:!в одом, п р сдставл я ющпм с00011 соленоид с двумя послсдОБатс:!ьно расположеппымп па его каркасе обмотками, для коммутации которых предусмотрен двухпозпцпоный контакт, управляемый регулятором.
