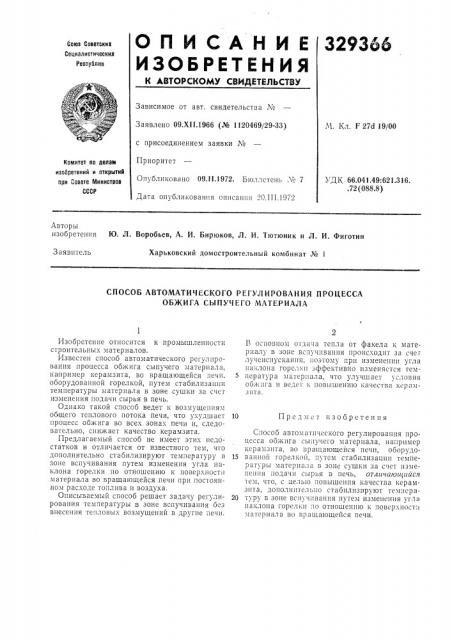

О П И С А Н И Е 329366

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со1оз Советских

Социалистических

Республик

Зависимое от авт. свидетельства K

Заявлено 09.Х|!.1966 (№ 1120469j29-33) с присоединением заявки ¹

Приоритет

Опубликовано 09.11.1972. Бюл IcTLHii Л 7

Дата опубликования описашгя 270.II I.1972

М. Кл. F 27d 19/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 66.041.49:621.316..72 (088.8) Авторы изобретения |О. Л. Воробьев, А. И, Бирюков, Л. И, Тютюник и Л. И. Фиготин

Заявитель

Харьковский домостроительный комбинат ¹ 1

СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА

ОБ)КИГА СЪ|ПУЧЕГО МАТЕРИАЛА

Предмет изобретения

Изобретение относится к промышленности строительных материалов.

Известен способ автоматического регулирования процесса обжига сыпучего материала, например керамзита, во вращающейся печи, оборудованной горелкой, путем стабилизации температуры материала в зоне сушки за счет изменения подачи сырья в печь.

Однако такой способ ведет к возмущениям общего теплового потока печи, что ухудшает процесс обжига во всех зонах печи и, следовательно, снижает качество керамзита.

Предлагаемый способ не имеет этих недостатков и отличается от известного тем, что дополнительно стабилизируют температуру в зоне вспучивания путем изменения угла наклона горелки по отношению к поверхности материала во вращающейся печи при постоянном расходе топлива и воздуха.

Описываемый способ решает задачу регулирования температуры в зоне вспучивания без внесения тепловых возмущений в другие печи.

В основном отдача тепла от факела к материалу в зоне вспучиваиия происходит за счет лучеиспускания, поэтому при изменешш угла наклона горелки эффективно изменяется тем5 пература материала, что улучшает условия

Об:.к ига и веде! к повышениlо качества ксрамзита.

Способ автоматического регулирования процесса обжига сыпучего материала, например керамзита, во вращающейся печи, оборудо15 ванной горе111011, lii TeN стабилизации темпеI72Ti ры м2TeI7II2,12 В Зоне c)iøки 32 счет изменения подачи сырья в печь, отличатотцпйся тем, что, с целью повышения качества керамзита, дополнительно стабилизируют темпера20 туру в зоне вспучивания путем изменения угла наклона горелки:10 отношеншо к поверхности материала во вращающейся печи.
