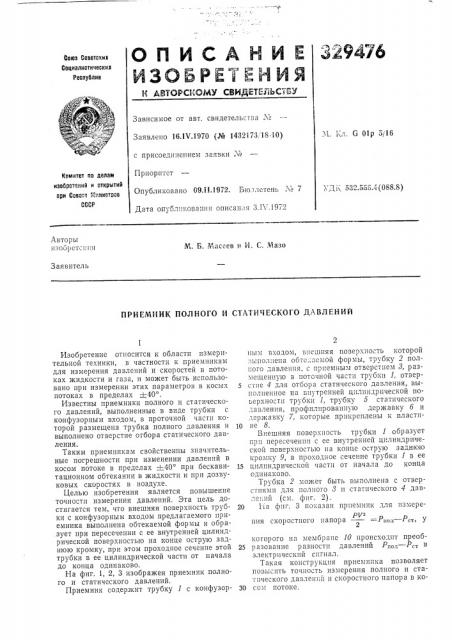

О П И C А Н И Е 329476

ИЗОБРЕТЕНИЯ

Ones Советских

Социалистических

Реслублии

Ь АВТОРСКОМУ СВИДЕТЕявЬС Gy

Зависимое от авт. свидетельства М

М. Кл. G Оlр 5/16

Заявлено 16.1V.1970 (№ 1432173, 18-10) с присоединением заявки ¹

Приоритет

Опубликовано 09.11.1972. Бюллетень ¹ 7

Дата опубликования описания 3.1 .1972

Комитет ло делам иаобретеиий и открытий ори Соеота 1ичистоое

СССР

УДК 532.555. (088.8) Авторы изооретс1i1гя

М. Б. Масеев и И. С. Мазо

Заявитель

ПРИЕМНИК ПОЛНОГО И СТАТИ !ЕСКОГО ДАВЛЕНИЙ

Изобретение относится к области измерительной техники, в частности к приемникам для измерения давлений и скоростей в потоках жидкости и газа, и может быть использовано при измерении этих параметров в косых потоках в пределах +-40 .

Известны приемники полного и статического давлений, выполненные в виде трубки с конфузорным входом, в проточной части которой размещена трубка полного давления и то выполнено отверстие отбора статического давления.

Таким приемникам свойственны значительные погрешности при изменении давлений в косом потоке в пределах 40 при бескави- 15 тационном обтекании в жидкости и при дозвуковых скоростях в воздухе.

Целью изобретения является повышение точности измерения давлений. Эта цель достигается тем, что внешняя поверхность труб- 20 ки с конфузорным входом предлагаемого приемника выполнена обтекаемой формы и ооразует при пересечении с ее внутренней цилиндрической поверхностью на конце острую заднюю кромку, при этом проходное сечение этой 2S трубки в ее цилиндрической части от начала до конца одинаково.

На фиг. 1, 2, 3 изображен приемник полного и статического давлений.

Приемник содержит трубку 1 с конфузор- Зо пым входом, внешняя повер.;.ность которой

,ь.полпепа обтс.;",åûoé формы, трубку 2 полi.ого давления, с приемным отверстием 3, размещенную B поточной части трубки 1, отверстие 4 для отбора статического давления, выпо",ïåííîå на внутренней цилиндрической поьерхностп трубки 1, трубку 5 статического давления, профплпрованную державку 6 и державку 7, которые прикреплены к пластине 8.

Внешняя поверхность трубки 1 образует прп пересечении с ее внутренней цилиндрической поверхностью на конце острую заднюю кромку 9, а проходное сечение трубки 1 в ее цилиндрической части от начала до конца одинаково.

Трубка 2 может быть выполнена с отверстиями для полного 8 и статического 4 дав".å"...ëé (см. фиг. 2) .

1-1а фиг. 3 показан приемник для пзмереPV2 пия скоростного напора =Р о: — Pc, у

2 которого на мембране 10 происходит преобр азование р азности давлений Р„,.„— Р„в электрический сигнал.

Такая конструкция приемника позволяет повысить точность измерения полного и ста iï÷eñê0Ã0 давлений и скоростного напора в косом потоке.

329476

Предмет изобретения иг

Фи г,7

Составитель О. Палев

Редактор Е. Братчикова

Текрсд Л. Богданова

Корректор Е. Зимина

Заказ 856/9 Изд. № 234 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, )К-35, Раушскан наб., д. 475

Типография, пр. Сапунова, 2

Приемник может быть использован при измерении скоростей в косом потоке воздушных дозвуковых течений и за различными телами при их движении в воде, в частности за подводными крыльями, гребными винтами r1 т. и.

Приемник полного и статического давлений, выполненный в виде трубки с конфузорным входом, в проточной части которой размещена трубка полного давления и выполнецо отверстие для отбора статического давления, отличаюшийся тем, что, с целью повышения точности измерения давления в косом потоке в пределах +-40 при бескавитацион5 ном обтекании в жидкости и при дозвуковых скоростях в воздухе, внешняя поверхность трубки с конфузорным входом выполнена обтекаемой формы и образует при пересечении с ее внутренней цилиндрической поверхно10 стью на конце острую заднюю кромку, при этом проходное сечение этой трубки в ее цилиндрической части от начала до конца одинаковоо.
