Реферат

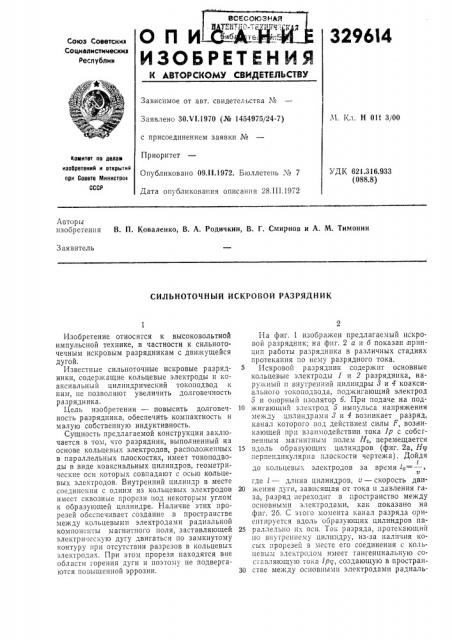

3296l4 о и и с1

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респубпии

Зависимое от авт. свидетельства М,Ч, Кл. Н 01t 3/00

Заявлено ЗО.VI.1970 (№ 1454975/24-7) с присоединением заявки М

Приоритет

Опубликовано 09.11.1972. Бюллетень М 7

Дата опубликования описания 28.1П.1972 йомитет оо делаю изооретений и открытий ори Совете Министров

СССР

УДК 621.316.933 (088.8) Авторы изобретения В. П. Коваленко, В. А. Родичкин, В. Г. Смирнов и А. М. Тимонин

Заявитель

СИЛЬНОТОЧНЫИ ИСКРОВОЙ РАЗРЯДНИК

Изобретение относится к высоковольтной импульсной технике, в частности к сильноточечным искровым разрядникам с движущейся дугой.

Известные сильноточные искровые разрядники, содержащие кольцевые электроды и коаксиальный цилиндрический токоподвод к ним, пе позволяют увеличить долговечность разрядника.

Цель изобретения — повысить долговечность разрядника, обеспечить компактность и малую собственную индуктивность.

Сущность предлагаемой конструкции заключается в том, что разрядник, выполненный нз основе кольцевых электродов, расположенных в параллельных плоскостях, имеет токоподводы в виде коаксиальных цилиндров, геометрические оси которых совпадают с осью кольцевых электродов. Внутренний цилиндр в месте соединения с одним из кольцевых электродов имеет сквозные прорези под некоторым углом к образующей цилиндре. Наличие этих прорезей обеспечивает создание в пространстве между кольцевыми электродами радиальной компоненты магнитного поля, заставляющей электри;сскую дугу двигаться по замкнутому контуру при отсутствии разрезов в кольцевых электродах. При этом прорези находятся вне области горения дуги и поэтому не подвергаются повышенной эррозии.

На фиг. 1 изображен предлагаемый искровой разрядник; на фиг. 2 а и б показан принцип работы разрядника в различных стадиях протекания по нему разрядного тока.

5 Искровой разрядник содержит основные кольцевые электроды 1 и 2 разрядника, наружный и внутренний цилиндры 3 и 4 коаксиального токоподвода, поджигающий электрод

5 и опорный изолятор б. При подаче на под10 жигающий электрод 5 импульса напряжения между цилиндрами 3 и 4 возникает разряд, канал которого под действием силы F, возникающей прп взаимодействии тока Ip с собсгвенным магнитным полем П„перемещается

15 вдоль образующих цилиндров (фиг. 2а, Нтр перпендикулярна плоскости чертежа). Дойдя

l до кольцевых электродов за время о= —, где l — длина цилиндров, v — скорость дви20 жения дуги, зависящая от тока и давления газа, разряд переходит в пространство между основными электродами, как показано на фиг. 2б. С этого момента канал разряда ориентируется вдоль образующих цилиндров па25 раллельно пх оси. Ток разряда, протекающий по внутреннему цилиндру, из-за наличия косых прорезей в месте его соединения с кольцевым электродом имеет тангенциальную сост-.âëÿþùóþ тока Ipq., создающую в простран30 стве между основпы.ип электродами радиаль29614

1т1!Г2 1 н

Составптсль С. Шутова

Тсхрсд Л. Богдановы

Редактор В. Фельдман

Коррск; ор Е. Усова

Заказ 724/10 Изд. ¹ 209 Тираж 448 Подпис|о

ЦНИИПИ Комитета по делам изобрстепи11;1 открыт1гн при Совете Ми»lcTl)Ot, СССР

Москва,, >К-З5, Раушска51 наб., д. 4>5

Типографпл, пр. C;:пхиова, 2 ное магнитное поле Н,. Под действием силы

J"q5, возникающей при взаимодействии II, и Н,, канал разряда начинает вращаться по замкнутой траектории вокруг оси Z. При этом капал не проходит по разрезам цилиндра. Таким образом, цилиндрические тОкОИОдводы к кОльцевому разряднику позволяют реализовап> преимущества коаксиального разрядника при малых длительностях токовых импульсов

Тр ((1в.

При больших длительностях разрядник работает как кольцевой, Io имеет преимущества

»сред разрядником с разрезами, закспочаюI I I » o с 51 В и О В ) >ИI: P I! I I o I I д О:1 г О в е Ч н О с т и .

П р с:1 м ет:I з о б р е т е и и я

Силь»ото нный искровой разрядник, содер5кащпй 1(ольцсвые электроды и коаксиальный

:1»лин;1рпческий токоподзод к ним, отлича1ои,ийс.1 тем, и 1о> с целью увеличения долговеч»осп1 разрядника, на цилиндре коакснального

10 токоподвода В i.ññòñ е1о соединения с кольцезым электро Inx! Выполнены сквозные прорез;1

»о;1, углом к Ооразлошс11 цп IIIII;rpа.
