Реферат



Союз Саветскнз

Сециалистическиз

Реслублие

Зависимое от авт. свидетельства №вЂ”

Заявлено 02.VIII.1969 (№ 1354169, 24-7) с присоединением заявки №

Приоритет

Опубликовано 09.11.1972. Бюллетень ¹ 7

Дата опубликования описания IО.IV.1972

М. Кл, и 05Ь 3,, 64

Комитет ло делам изебоетеиий и открытий лри Совете MHilHGTp08

СССР

УДК 621.365.39(088.8) Авторы изобретспня

А. Л. Искра и О. Т. Бондаренко

Заявитель

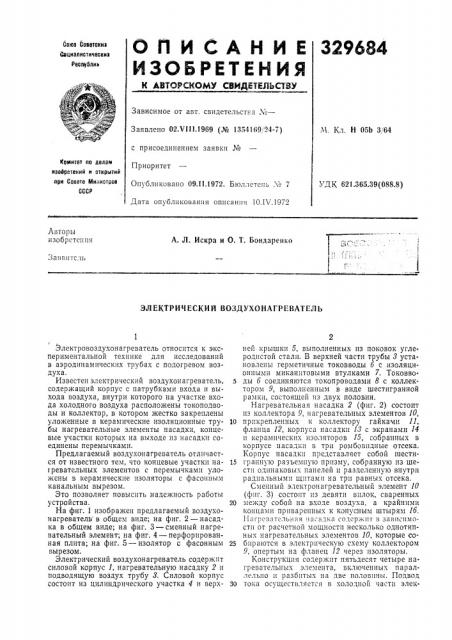

ЭЛЕКТРИЧЕСКИЙ ВОЗДУХОНАГРЕВАТЕЛЬ

Электровоздухонагреватель относится к экспериментальной технике для исследований в аэродинамических трубах с подогревом воздуха.

Известен электрический воздухонагреватель, содержащий корпус с патрубками входа и выхода воздуха, внутри которого на участке входа холодного воздуха расположены токоподводы и коллектор, в котором жестко закреплены уложенные в керамические изоляционные трубы нагревательные элементы насадки, концевые участки которых на выходе из насадки соединены перемычками.

Предлагаемый воздухонагреватель отличается от известного тем, что концевые участки наг ревательных элементов с перемычками уложены в керамические изоляторы с фасонным канальным вырезом.

Это позволяет повысить надежность работы устройства.

На фиг. 1 изображен предлагаемый воздухонагреватель в общем виде; на фиг. 2 — насадка в общем виде; на фиг. 3 — сменный нагревательный элемент; на фиг. 4 — перфорированная плита; на фиг. 5 — изолятор с фасонным вырезом.

Электрический воздухонагреватель содержит силовой корпус 1, нагревательную насадку 2 и подводящую воздух трубу 8. Силовой корпус состоит из цилиндрического участка 4 и верхней крышки 5, выполненных пз поковок углеродистой стали. В верхней части трубы 8 установлены герметичные токовводы 6 с изоляционными миканитовыми втулками 7. Токовводы 6 соединяются токопроводами 8 с коллектором 9, выполненным в виде шестигранной рамки, состоящей из двух половин.

Нагревательная насадка 2 (фиг. 2) состоит из коллектора 9, нагревательных элементов 10, 10 прикрепленных к коллектору гайкамп 11, фланца 12, корпуса насадки 18 с экранами 14 и керамических изоляторов 15, собранных в корпусе насадки в три ромбовидные отсека, Корпус насадки представляет собой шести15 гранную разъемную призму, собранную из шести одинаковых панелей н разделенную внутри радиальными щитами на три равных отсека.

Сменный электронагревательный элемент 10 (фиг. 3) состоит из девяти вилок, сваренных

20 между собой на входе воздуха, а крайними концами приваренных к конусным штырям 16, I I àãðåâÿòåëüíàÿ i! аcадка годер»т Б зависимости от расчетной мощности несколько однотипных нагревательных элементов 10, которые со2б бпраются в электрическую схему коллектором

9, опертым на фланец 12 через изоляторы.

Конструкция содержит пятьдесят четыре нагревательных элемента, включенных параллельно и разбитых на две половины. Подвод

30 тока осуществляется в холодной части элек329684

14 тронагревателя. Так как керамические изоляторы 15 установлены с зазором в корпусе насадки 13, то тем самым обеспечивается их свободное тепловое расширение.

Перемычки нагревательных элементов (фиг. 5) на выходе из насадки заключены в изоляторы 17, отличающиеся от изоляторов 15 только фасонным вырезом, позволяющим свободно удлиняться нагревающейся перемычке нагревательного элемента, закрепленного на входе воздуха в насадку. Кроме того, фасонные вырезы в собранной керамике образуют канал, обеспечивающий хороший обдув перемычек нагревательного элемента на выходе из насадки за счет высокой .скорости потока и поперечного обдува. В конце насадки установлена перфорированная плита 18 (фиг. 5), сцентрированная относительно фланца 19 тремя радиальными штифтами 20 с необходимым зазором, позволяющим ей расширяться при нагреве. Большое количество отверстий в плите, через которые течет газ, способствует выравниванию поля скоростей на выходе из насадки, а достаточная толщина и хорошая теплопроводность материала плиты способствует выравниванию поля температуры на выходе из насадки.

Предмет изобретения

Электрический воздухонагреватель, содер1о жащий корпус с патрубками входа и выхода всздуха, внутри которого на участке входа холодного воздуха расположены токоподводы и коллектор, в котором жестко закреплены уложенные в керамические изоляционные трубы

15 нагревательные элементы насадки, концевые участки которых на выходе из насадки соединены перемычками, отличающийся тем, что, с целью повышения надежности, концевые участки нагревательных элементов с перемычками

20 уложены в керамические изоляторы с фасонным канальным вырезом.

329684

ВидЛ авиа 4

Составитель Н. Писаревская

Тскред T. Ускова

Редактор В. Фельдман

Корректор Л. Царькова

Типография, пр. Сапунова, 2

Заказ 861/18 Изд. № 215 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и откргяти11 ипп Совете Л1ииистров СССР

Москва, Ж-ЗЗ, Раушск",ÿ пай., д, 4,5
