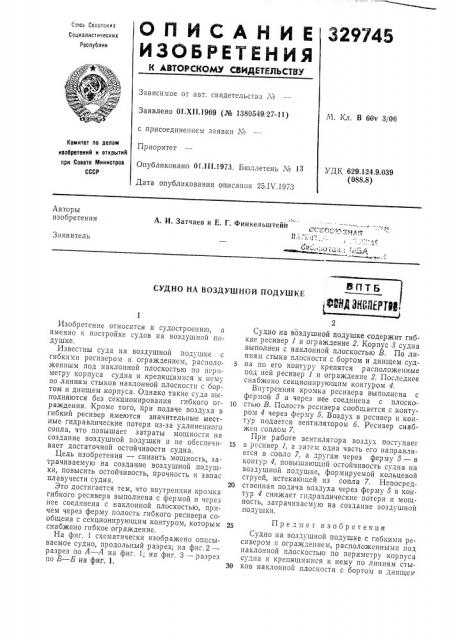

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сома Созстских
Социалистических
Республик
Зависимое от авт. свидетельства М
Заявлено OI.XI I.1969 (№ 1380549. 27-11) М. Кл. В 60v 3106 с присоединением заявки М
Комитет по делам изобретений н открытий при Совете Министров
СССР
Приоритет
Опубликовано 01 1111973. Бюллетень М 13
Дата опубликования описания 25.IV.1973
УДК 629,124.9.039 (088.8) Авторы изобретения
А. И. Затчаев и E. Г. Финкельштейн
- I ".Й . M 5 н т -, . — к - .Заявитель
СУДНО НА ВОЗДУШНОЙ ПОДУШКЕ
Изобретение относится к судостроению, а именно к постройке судов на воздушной подушке.
Известны суда на воздушной подушке с гибкими ресивером и ограждением, расположенным под наклонной плоскостью по периметру корпуса судна и крепящимися к нему по линиям стыков наклонной плоскости с бортом и днищем корпуса. Однако такие суда выполняются без секционирования гибкого ограждения. Кроме того, при подаче воздуха в гибкий ресивер имеются значительные местные гидравлические потери из-за удлиненного сопла, что повышает затраты мощности на создание воздушной подушки и не обеспечивает достаточной остойчивости судна.
Цель изобретения — снизить мощность, затрачиваемую на создание воздушной подушки, повысить остойчивость, прочность и запас плавучести судна.
Это достигается тем, что внутренняя кромка гибкого ресивера выполнена с фермой и через нее соединена с наклонной плоскостью, причем через ферму полость гибкого ресивера сообщена с секционирующим контуром, которым снабжено гибкое ограждение.
На фиг. 1 схематически изображено описываемое судно, продольный разрез; на фиг.2— разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1.
Судно на воздушной подушке содержит гибкие ресивер 1 и ограждение 2. Корпус 8 судна выполнен с наклонной плоскостью В. По линиям стыка плоскости с бортом и днищем судна по его контуру крепятся расположенные под ней ресивер 1 и ограждение 2. Последнее снабжено секционирующим контуром 4.
Внутренняя кромка ресивера выполнена с фермой 5 и через нее соединена с плоско10 стью В. Полость ресивера сообщается с контуром 4 через ферму 5. Воздух в ресивер и контур подается вентилятором 6. Ресивер снабжен соплом 7.
При раооте вентилятора воздух поступает
1s в ресивер 1, а затем одна часть его направляется в сопло 7, а другая через ферму 5 — в контур 4, повышающий остойчивость судна на воздушной подушке, формируемой кольцевой струей, истекающей из сопла 7. Непосред20 ственная подача воздуха через ферму 5 в контур 4 снижает гидравлические потери и мощность, затрачиваемую на создание воздушной подушки.
Предмет изобретения
Судно на воздушной подушке с гибкими ресивером и ограждением, расположенными под наклонной плоскостью по периметру корпуса судна и крепящимися к нему по линиям сты30 ков наклонной плоскости с оортом и днищем
329745
7 д
Фиг 1
Фиг. 5
Составитель В. Бернадскпй
Техред Л. Грачева
Корректор И. Божко
Редактор В. Борисова
Заказ 1133/1 Изд. № 327 Тираж 632 Подписное
11НИИП11 Комитеты по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-33, Раушская паб., д. 4, 5
Типография, пр. Сапунова, 2 корпуса, Отмичаюи1ееся тем, что, с целвго снижения мощности, затрачиваемой на созда1ин, воздушной подушки, и повышения устойчивости, 11рочности и запаса плавучести, дпа, внутренняя кромка гибкого 1ссивср11 3ь1110;Iиена с фермой и через иес соединена с накло11ll01l плоскос 1 ыо, IIPич ". I IPPc3 фе11 м нОлость гибкого реснвср11 сообщена с секц41онн01у1оц1им
ii0II1TA p0II, кот01)11м свао:кено Гиоl Ос ОГ11аждсние.
